Strona główna » Eltron A602 + H655 — linia DTF 60 cm

Eltron A602 + H655 — linia DTF 60 cm

Eltron · linia DTF 60 cm · 2 głowice

Eltron A602 + H655

Dwie głowice Epson I3200-A1 i szerokość 60 cm. Spójny zestaw do druku, proszkowania i utrwalania transferów na odzież.

Linia łączy ploter A602 z oddzielną proszkarko-suszarką H655. Przygotowujesz grafikę w CadLink Digital Factory, drukujesz kolor z białym poddrukiem, a po wygrzaniu kleju odbierasz gotowy transfer. Dobieramy ustawienia do folii, proszku i planowanej produkcji.

Zapytaj o zestaw793 048 484

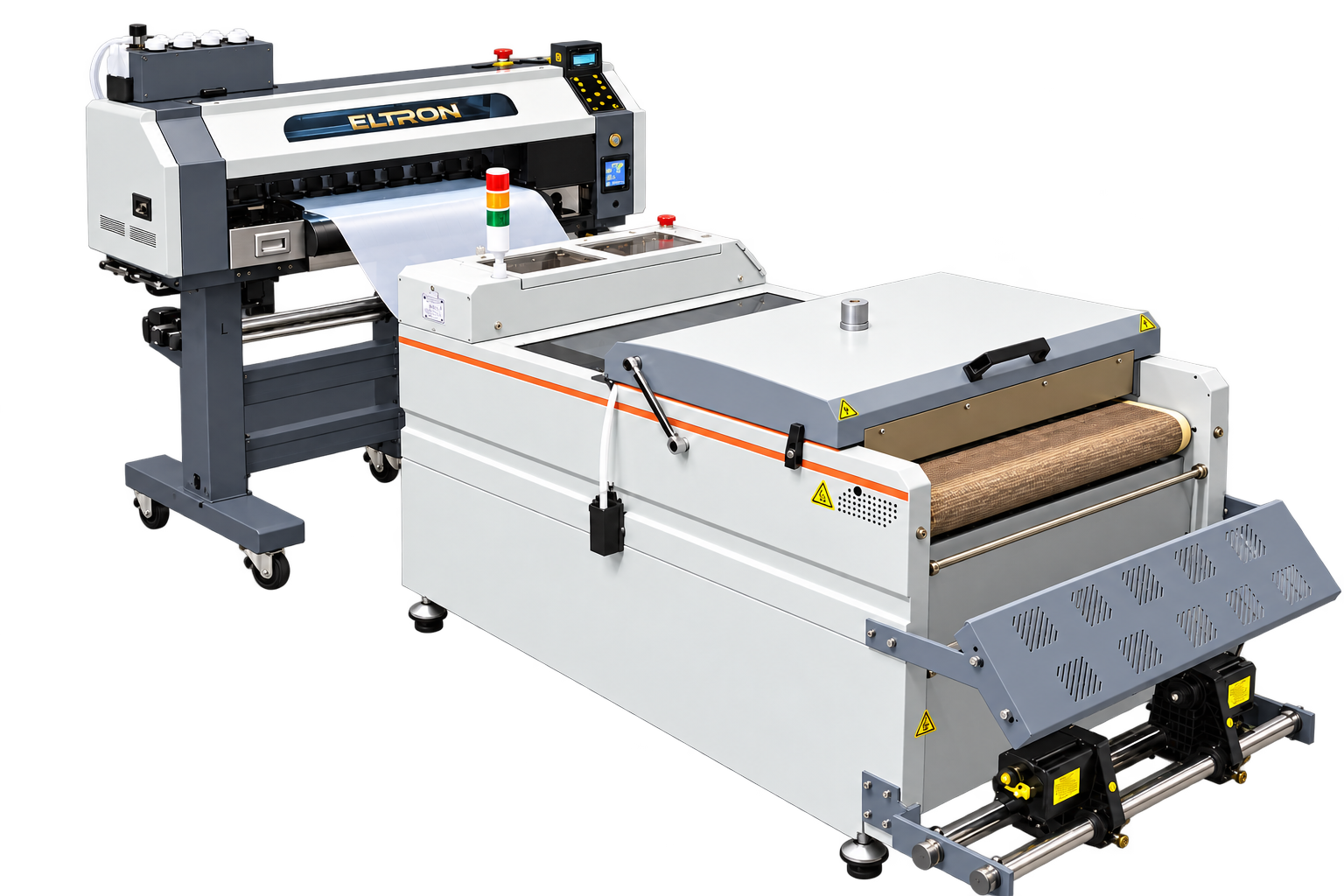

Eltron A602 + H655 — kompletny zestaw plotera i proszkarko-suszarki bez tła
60 cmszerokość druku na folii PET
2 × I3200-A1głowice Epson do atramentu wodnego
Do 12 mb/hfolii o szerokości 60 cm
CadLinkDigital Factory — oprogramowanie RIP

Drukarka i proszkarko-suszarka

Dwa urządzenia, jeden proces produkcji transferu

Zadrukowana folia trafia bezpośrednio do sekcji proszkowania i suszenia. Nie przenosisz ręcznie każdego arkusza między etapami. Gotowy transfer aplikujesz na odzież w osobnej prasie.

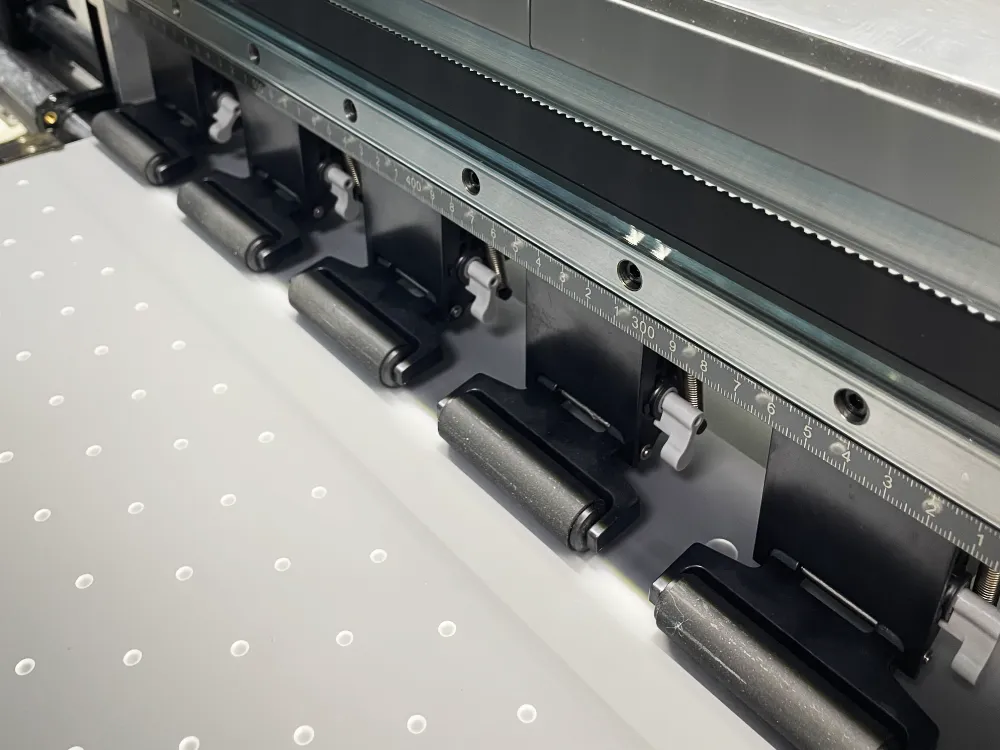

Rolki i platforma prowadzenia folii w ploterze A602

Ploter Eltron A602

Dwie głowice i kontrola prowadzenia folii

Druk na rolce pozwala układać pojedyncze projekty lub powtarzalne serie. Biały poddruk przygotowany w RIP umożliwia nanoszenie transferu również na ciemne tkaniny.

  • Dwie głowice Epson I3200-A1 — konfiguracja CMYK z białym atramentem do transferów DTF.
  • Aluminiowa belka i platforma — stabilna konstrukcja sekcji prowadzenia karetki i folii.
  • Podawanie z kontrolą naciągu — napęd podawania, belka napinająca oraz alarm końca materiału.
  • Rolki dociskowe z podnoszeniem elektrycznym — wygodniejsze zakładanie materiału z przodu i z tyłu.
  • Niezależnie zasilany obieg bieli — cyrkulacja może pracować przy wyłączonym sterowaniu drukiem, gdy jej zasilanie pozostaje włączone.

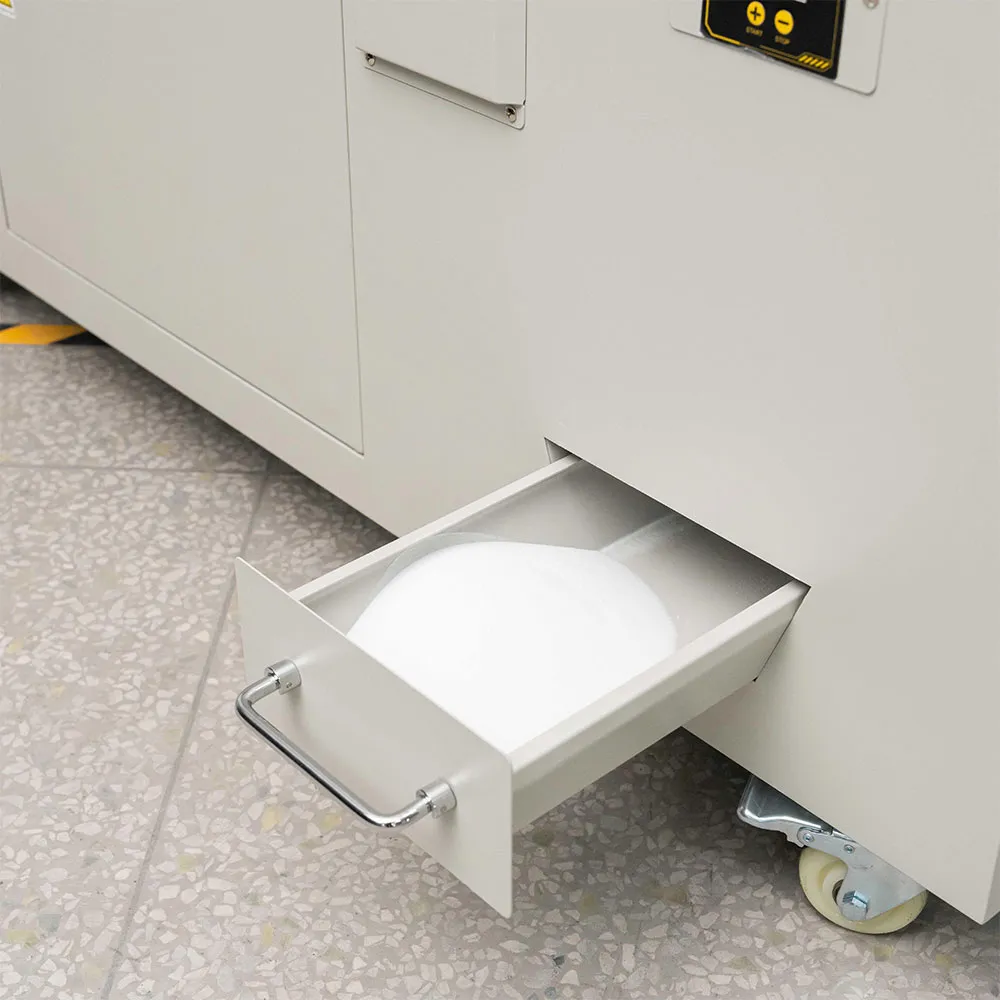

Szuflada do zbierania nadmiaru proszku w H655

Proszkarko-suszarka Eltron H655

Klej, wygrzewanie i odbiór transferu

Proszek TPU przylega do świeżego nadruku. Układ strząsa nadmiar, a następnie ogrzewa warstwę kleju. Ustawienia temperatury i transportu dobieramy podczas uruchomienia.

  • Nanoszenie i strząsanie proszku — regulujesz dawkę kleju oraz intensywność strząsania.
  • Pas transportowy — prowadzi zadrukowaną folię przez strefę termiczną.
  • Przednie podgrzewanie i górne suszenie — ustawienia dobierasz do kleju, folii i tempa druku.
  • Chłodzenie i nawijanie — wentylatory chłodzą transfer przed automatycznym odbiorem sterowanym czujnikiem.
  • Kontrola pracy — panel dotykowy, alarm niskiego poziomu proszku i zatrzymanie po otwarciu pokrywy.

Odciąg i oczyszczanie oparów dobieramy do wentylacji stanowiska oraz wersji wyposażenia. Zakres układu filtracyjnego potwierdzamy w ofercie.

Dobierz linię do planowanych nakładów

Porozmawiajmy o grafikach, materiałach i miejscu instalacji. Przygotujemy konfigurację z wdrożeniem.

Zapytaj o zestaw793 048 484

Ustawienia i codzienna obsługa

Poznaj rozwiązania w A602

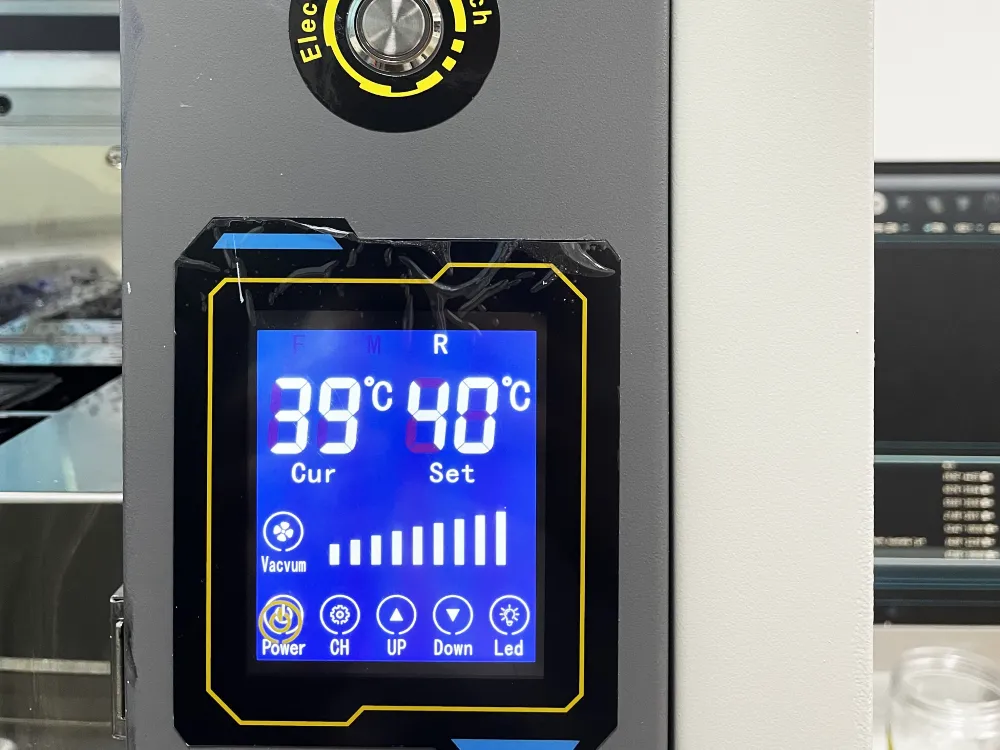

Panel ustawień plotera A602

Sterowanie przy maszynie

Prowadzenie folii i warunki druku

Podsys platformy pomaga utrzymać folię płasko w obszarze druku. Niezależne ogrzewanie przedniej i tylnej części ułatwia dopasowanie warunków do materiału.

  • Dotykowy panel służy do sterowania podgrzewaniem, podsysem i oświetleniem LED.
  • Serwonapęd karetki współpracuje z napędem podawania materiału. Poprawnie założona i równo prowadzona folia jest warunkiem powtarzalnego druku.
  • Połączenie Gigabit Ethernet umożliwia przesyłanie zadań z komputera z RIP.

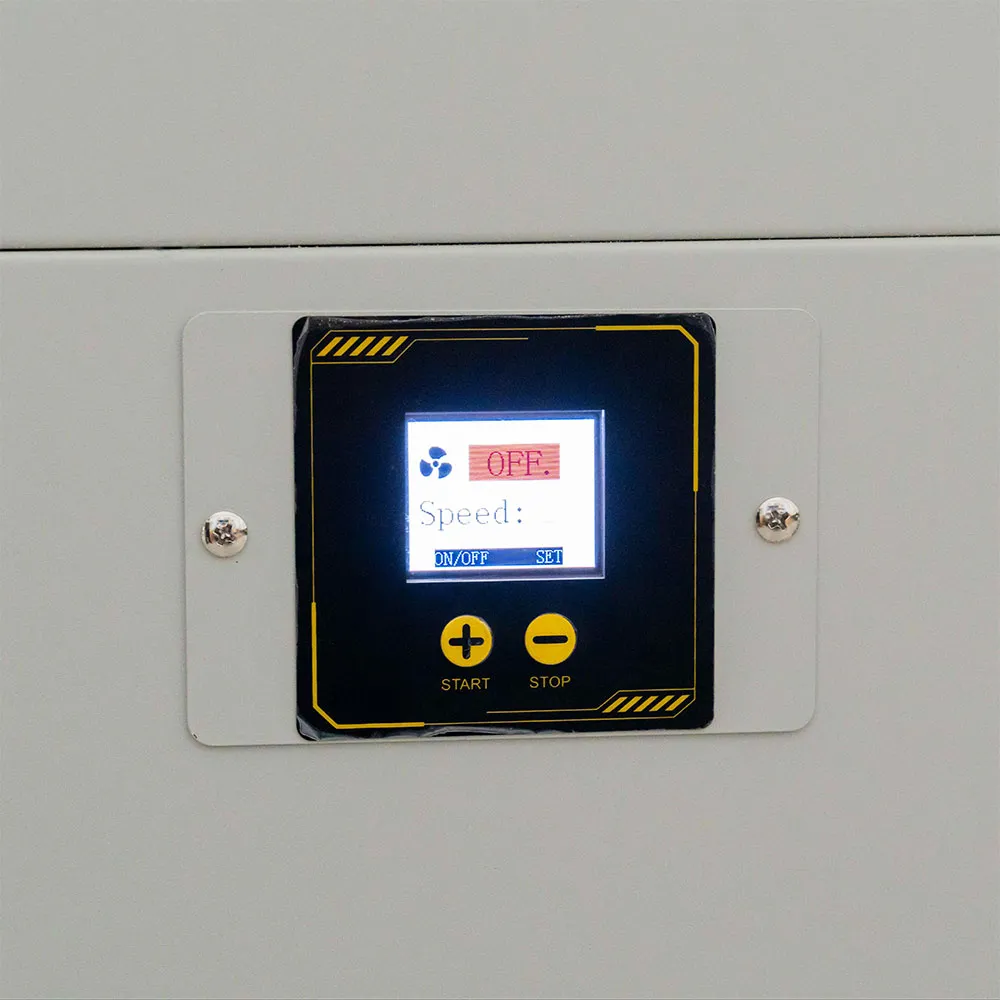

Panel regulacji wentylatorów w proszkarce H655

Powtarzalna produkcja

Biel, klej i temperatura pod kontrolą

Biały atrament zawiera pigment wymagający regularnego mieszania. Obieg bieli wspomaga utrzymanie równomiernej zawiesiny, ale nie zastępuje codziennej obsługi.

  • Przed produkcją wykonujesz test dysz, kontrolujesz poziom atramentu i stan stacji dokującej oraz wipera.
  • Parametry proszkowania, transportu i grzania ustawiasz jako całość — zbyt szybki przesuw może ograniczyć czas potrzebny na utrwalenie.
  • Po zmianie folii lub kleju sprawdzasz próbkę transferu, odrywanie nośnika i efekt po aplikacji na tkaninę.

Wydajność w praktyce

Do 12 metrów bieżących na godzinę

Podajemy wydajność dla folii o szerokości 60 cm: 1 mb odpowiada 0,6 m². Wartość do 12 mb/h oznacza do 7,2 m²/h. Rzeczywisty wynik zależy od trybu druku, krycia bielą, projektu i ustawień linii.

4 / 6 / 8 pass

Więcej przejść zmienia kompromis między szczegółowością a tempem druku.

Kolor + biały

Profil i ilość białego poddruku ustawiamy w CadLink Digital Factory.

Druk i suszenie

Prędkość plotera musi odpowiadać możliwościom utrwalania użytego kleju.

Próbka przed serią

Sprawdzamy kolor, pokrycie bieli i aplikację na docelowym materiale.

Zestaw i wdrożenie Eltron

Od dostawy do pierwszej produkcji

Dobieramy urządzenia, oprogramowanie i materiały jako wspólny zestaw. Podczas instalacji uruchamiamy linię i pokazujemy cały proces przygotowania transferu.

Eltron A602 + H655 w zestawie

01 · Linia DTF

Ploter A602 na podstawie oraz dopasowana proszkarko-suszarka H655, z prowadzeniem i odbiorem folii.

02 · CadLink Digital Factory

Oprogramowanie RIP do przygotowania zadań, zarządzania kolorem, rozmieszczenia grafik i białego poddruku.

Atrament DTF Eltron w butelce

03 · Atramenty Eltron

Zestaw wodnych atramentów DTF CMYK i White dobrany do głowic Epson I3200-A1.

Folia PET DTF 60 cmProszek DTF Eltron TPU do transferów

04 · Folia i proszek DTF

Dopasowana folia PET i klej TPU. Ustawienia druku, utrwalania i aplikacji dobieramy do tych materiałów.

05 · Dostawa i instalacja

Dowóz, ustawienie, podłączenie, kalibracja i próby produkcyjne w Twojej pracowni.

06 · Szkolenie i wsparcie

Przygotowanie plików, obsługa RIP, ustawienia linii i codzienna konserwacja. Maszyny kupione u nas obsługujemy serwisowo w pierwszej kolejności.

Ilości materiałów startowych, zakres dostawy i wyposażenie dodatkowe określamy w indywidualnej ofercie. Prasa termotransferowa oraz filtracja oparów mogą rozszerzyć zestaw.

Realna instalacja

Linia Eltron w pracowni

Zdjęcia z wdrożenia pokazują ustawienie urządzeń, prowadzenie folii i dostęp do elementów obsługowych.

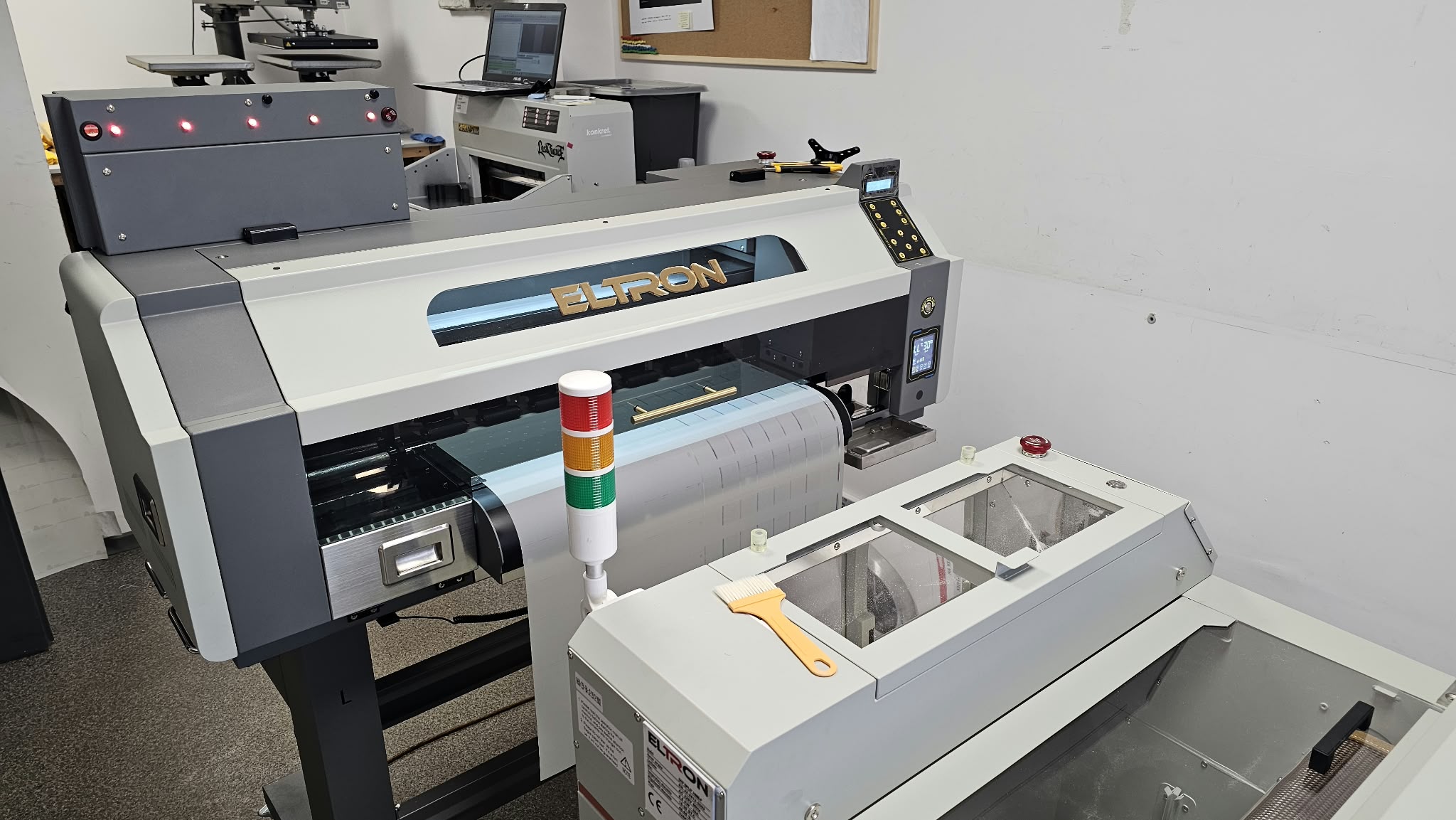

Kompletna linia Eltron A602 + H655 podczas instalacji
Ustawienie linii w pracowni

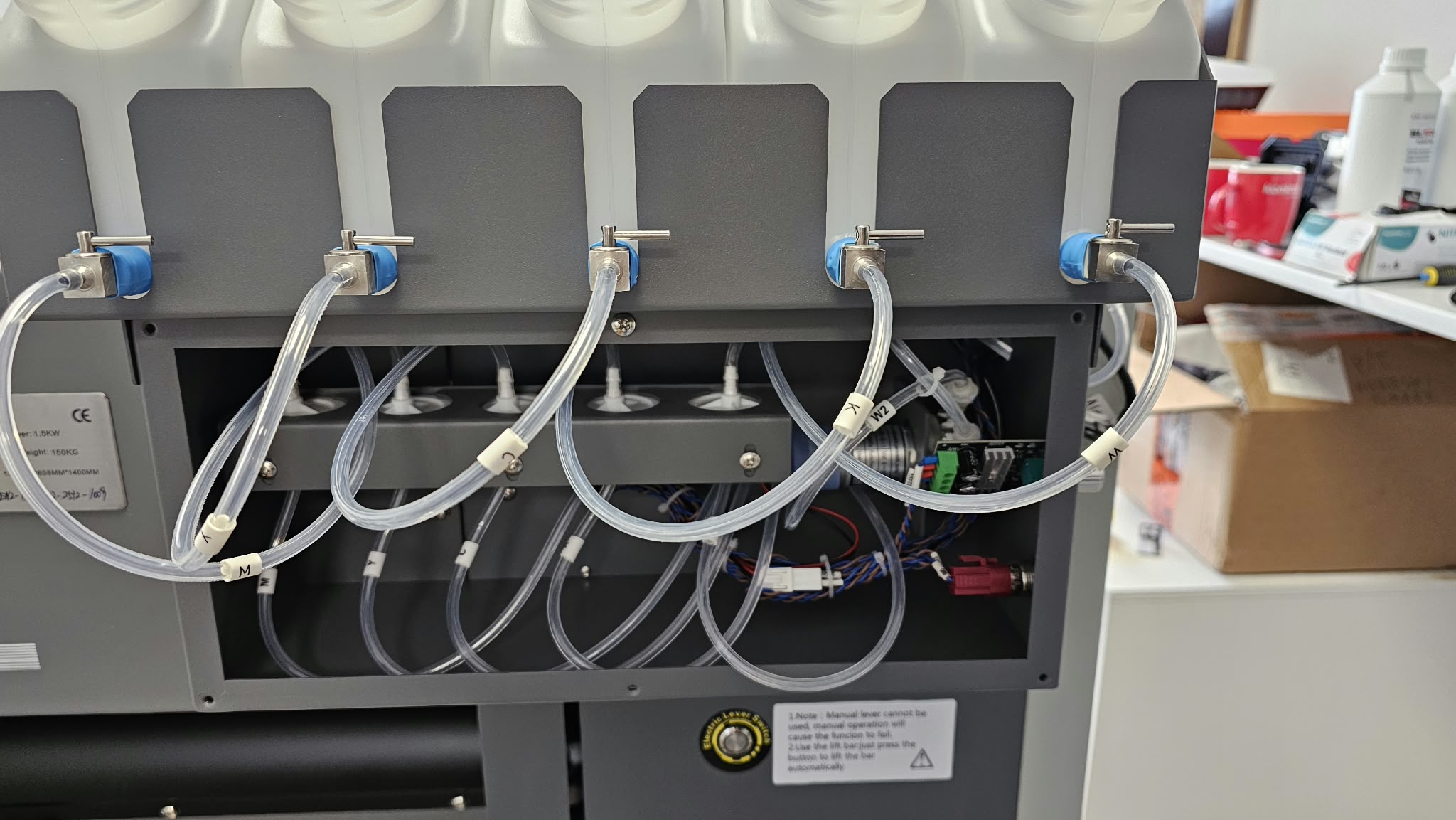

Układ atramentowy i elementy obsługi A602
Dostęp do codziennej obsługi

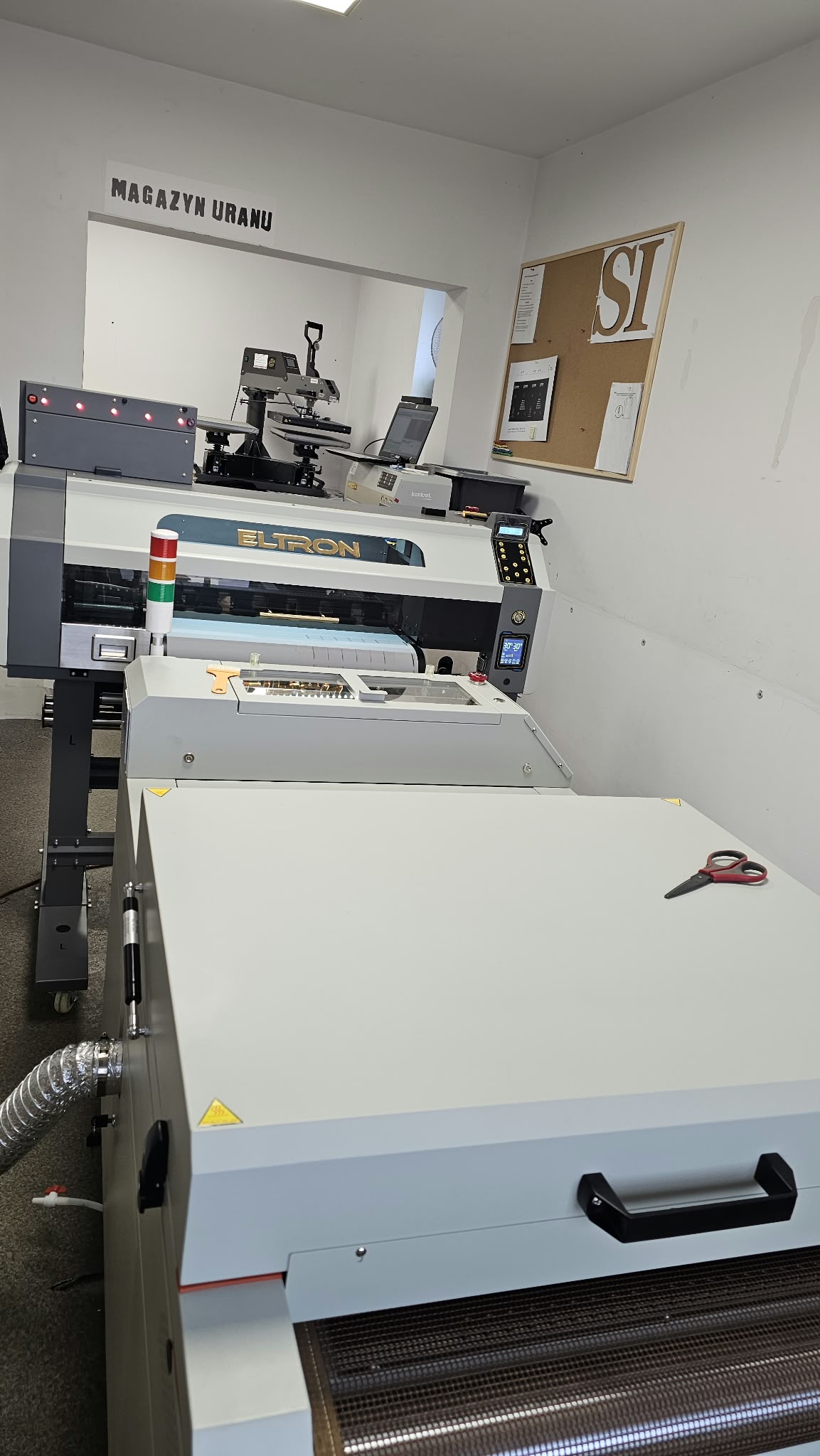

Prowadzenie folii między ploterem A602 a proszkarką H655
Połączenie druku z obróbką transferu

Parametry zestawu

Dane techniczne Eltron A602 + H655

Głowice2 × Epson I3200-A1
Szerokość drukuDo 600 mm
AtramentyWodne pigmentowe DTF: CMYK + biały
Przyjęta wydajność liniiDo 12 mb/h folii o szerokości 60 cm (7,2 m²/h)
Tryby druku4-, 6- i 8-pass
Zasilanie plotera220 V; moc znamionowa 1,5 kW
Wymiary i masa plotera1336 × 658 × 1400 mm; 150 kg
ProszkarkaH655 — transport taśmowy i automatyczny odbiór
Zasilanie H655220 V, 20 A; moc znamionowa 4,4 kW
Masa H655180 kg bez oczyszczacza; 192 kg z oczyszczaczem
OprogramowanieRIP CadLink Digital Factory
KomunikacjaGigabit Ethernet
Warunki dla wspólnej pracy linii18–28°C; wilgotność względna 50–60%

Moce podane są wartościami znamionowymi, nie stałym zużyciem energii. Wersję wyposażenia i wymagania przyłączeniowe potwierdzamy przed instalacją.

Od projektu do nadruku na odzieży

01

Przygotuj projekt

Ułóż grafiki w RIP, wybierz profil i ustaw biały poddruk.

02

Wydrukuj na folii

Ploter nanosi CMYK i biały atrament na nośnik PET do DTF.

03

Utrwal transfer

Proszkarka nanosi klej, strząsa nadmiar i wygrzewa transfer.

04

Wgrzej grafikę

Prasa przenosi nadruk na odzież. Parametry dobierz do folii, kleju i tkaniny.

Porozmawiajmy o Eltron A602 + H655

Zapytaj o prezentację, konfigurację i kompletne wdrożenie do swojej pracowni.

Zapytaj o zestaw793 048 484

Porozmawiajmy o Twojej produkcji

Zapytaj o ofertę dopasowaną do Ciebie

Eltron A602 + H655

Napisz, co chcesz drukować i jakie serie planujesz. Zapytanie trafi do obsługi sprzedaży urządzeń. Model jest już wpisany w wiadomości.

Możesz zapytać o prezentację, konfigurację, materiały i wdrożenie.

Zadzwoń: 793 048 484

Wolisz osobną stronę? Otwórz formularz zapytania o Eltron A602 + H655.
