Eltron A604 + H-6505 — linia DTF 60 cm

Eltron · linia DTF 60 cm · 4 głowice

Eltron A604 + H-6505

Cztery głowice Epson I3200-A1, folia 60 cm i automatyczna obróbka transferu. Linia do regularnej produkcji nadruków na odzież.

Ploter drukuje grafikę CMYK i biały poddruk na folii PET. Proszkarka H-6505 nanosi klej, usuwa jego nadmiar i prowadzi folię przez suszenie oraz chłodzenie do odbioru. Otrzymujesz transfer gotowy do aplikacji w prasie termotransferowej.

Zapytaj o zestaw793 048 484

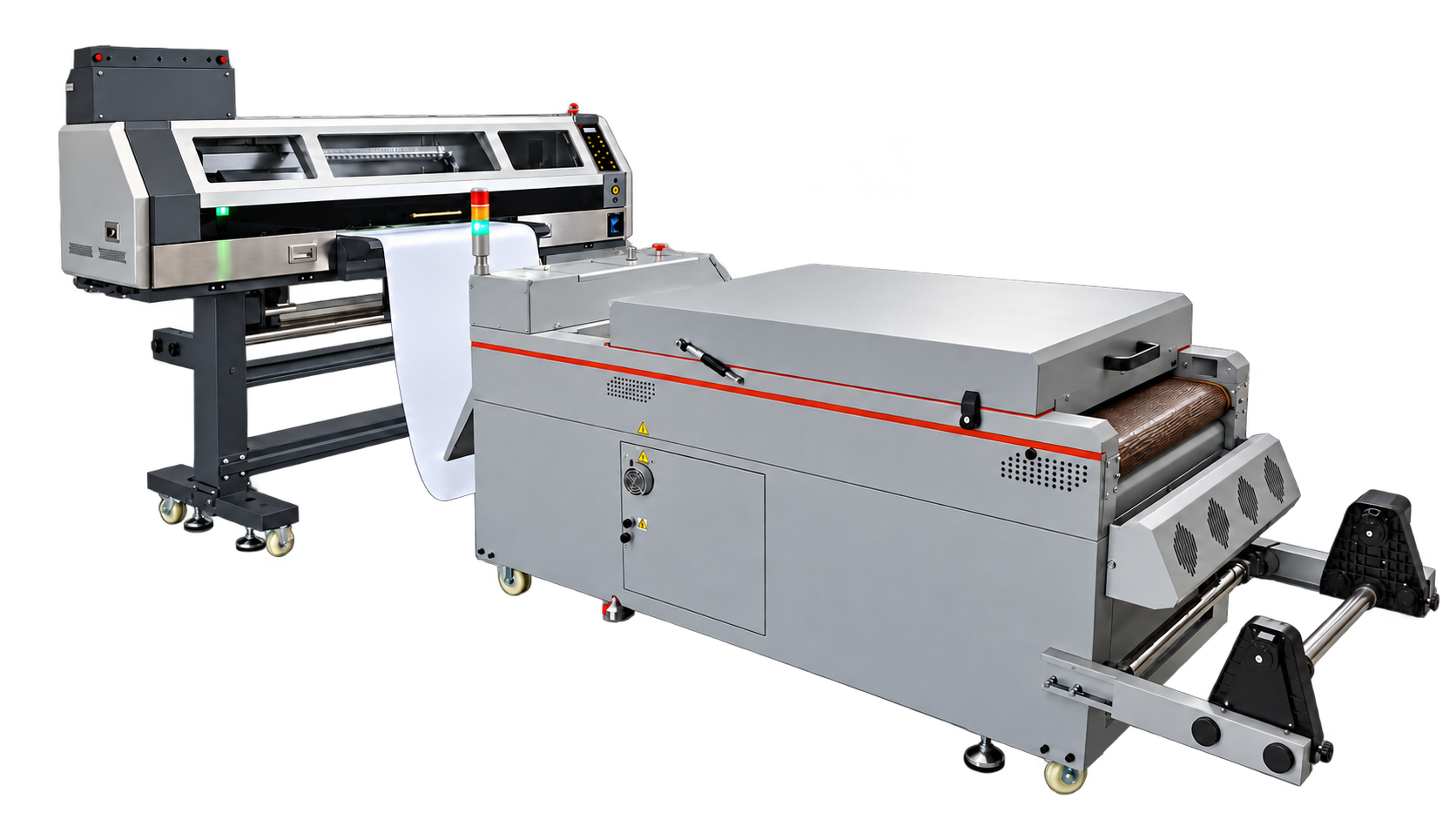

Eltron A604 + H-6505 — kompletny zestaw plotera i proszkarko-suszarki bez tła
60 cmszerokość druku na folii PET
4 × I3200-A1głowice Epson do atramentu wodnego
Do 28 mb/hfolii o szerokości 60 cm
CadLinkDigital Factory — oprogramowanie RIP

Drukarka i proszkarko-suszarka

Dwa urządzenia, jeden proces produkcji transferu

Zadrukowana folia trafia bezpośrednio do sekcji proszkowania i suszenia. Nie przenosisz ręcznie każdego arkusza między etapami. Gotowy transfer aplikujesz na odzież w osobnej prasie.

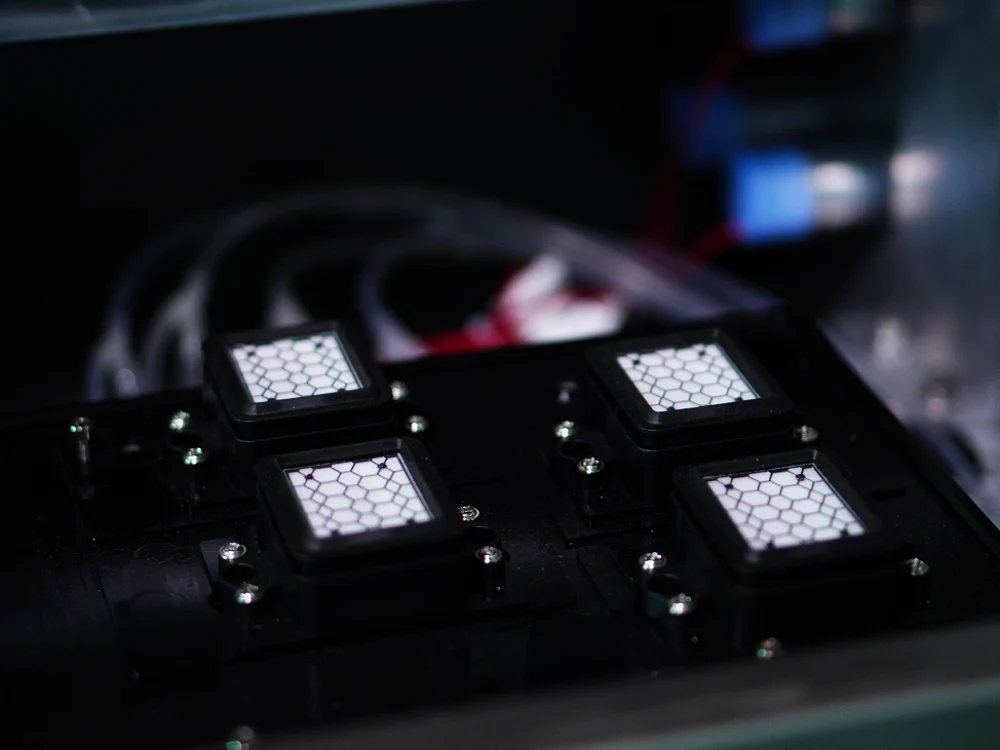

Stacja serwisowa czterech głowic plotera A604

Ploter Eltron A604

Cztery głowice i kontrola zasilania atramentem

Druk na rolce pozwala układać pojedyncze projekty lub powtarzalne serie. Biały poddruk przygotowany w RIP umożliwia nanoszenie transferu również na ciemne tkaniny.

  • Cztery głowice Epson I3200-A1 — druk koloru i białego poddruku w zadaniu przygotowanym przez RIP.
  • Pięć zbiorników po 1,5 l — z alarmem niskiego poziomu atramentu oraz kontrolą zbiornika odpadowego.
  • Mieszanie i cyrkulacja bieli — ograniczają zastój pigmentu w zasilaniu. Regularne mieszanie i obsługa stacji nadal są potrzebne.
  • Kontrola ruchu — prowadnica THK, serwonapęd karetki i napęd krokowy podawania folii.
  • Ochrona przed kolizją — zatrzymanie pracy po wykryciu przeszkody w torze karetki.
Proszkarko-suszarka Eltron H-6505

Proszkarko-suszarka Eltron H-6505

Klej, wygrzewanie i odbiór transferu

Proszek TPU przylega do świeżego nadruku. Układ strząsa nadmiar, a następnie ogrzewa warstwę kleju. Ustawienia temperatury i transportu dobieramy podczas uruchomienia.

  • Regulacja proszkowania — ilość podawanego kleju i siłę strząsania dopasowujesz do powierzchni nadruku.
  • Transport taśmowy — folia przechodzi przez strefę utrwalania bez przekładania arkuszy.
  • Ogrzewanie i chłodzenie — przednia płyta grzewcza, górny układ suszenia i chłodzenie powietrzem.
  • Odbiór transferu — nawijanie sterowane czujnikiem ułatwia pracę z rolą.
  • Panel i alarmy — kolorowy wyświetlacz, sygnalizacja niskiego poziomu proszku i pauza po otwarciu osłony.

Odciąg i oczyszczanie oparów dobieramy do wentylacji stanowiska oraz wersji wyposażenia. Zakres układu filtracyjnego potwierdzamy w ofercie.

Dobierz linię do planowanych nakładów

Porozmawiajmy o grafikach, materiałach i miejscu instalacji. Przygotujemy konfigurację z wdrożeniem.

Zapytaj o zestaw793 048 484

Ustawienia i codzienna obsługa

Poznaj rozwiązania w A604

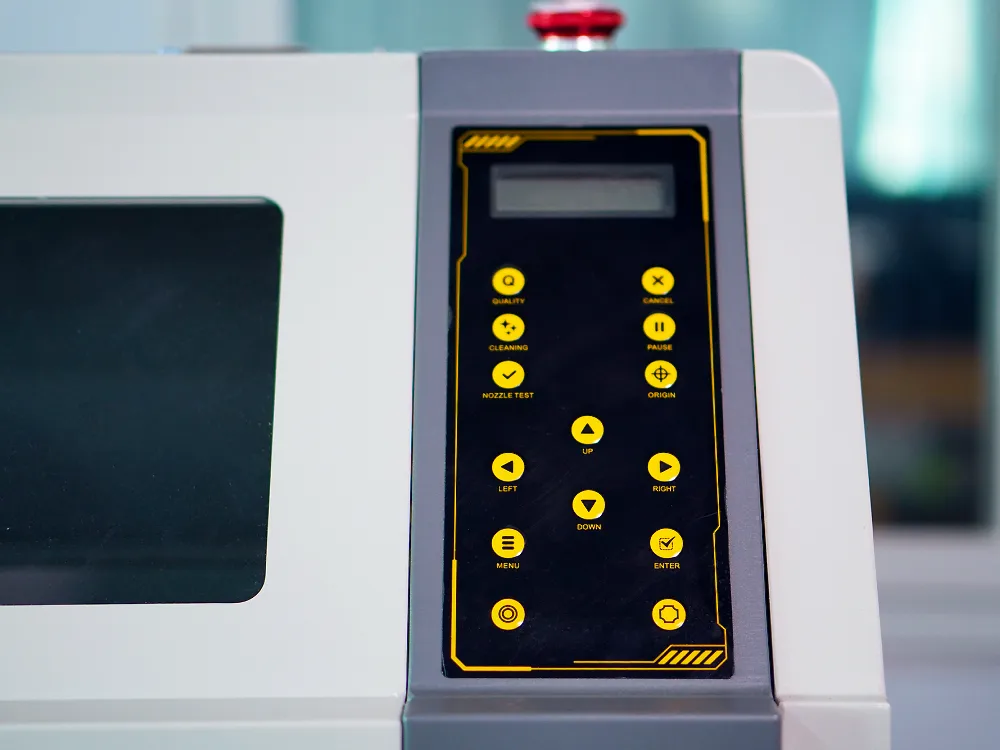

Panel ustawień plotera A604

Sterowanie przy maszynie

Prowadzenie folii i warunki druku

Podsys platformy pomaga utrzymać folię płasko w obszarze druku. Niezależne ogrzewanie przedniej i tylnej części ułatwia dopasowanie warunków do materiału.

  • Panel udostępnia podstawowe funkcje drukarki i czyszczenia. Wskazanie temperatury i wilgotności pomaga kontrolować warunki otoczenia.
  • Serwonapęd karetki współpracuje z napędem podawania materiału. Poprawnie założona i równo prowadzona folia jest warunkiem powtarzalnego druku.
  • Połączenie Gigabit Ethernet umożliwia przesyłanie zadań z komputera z RIP.

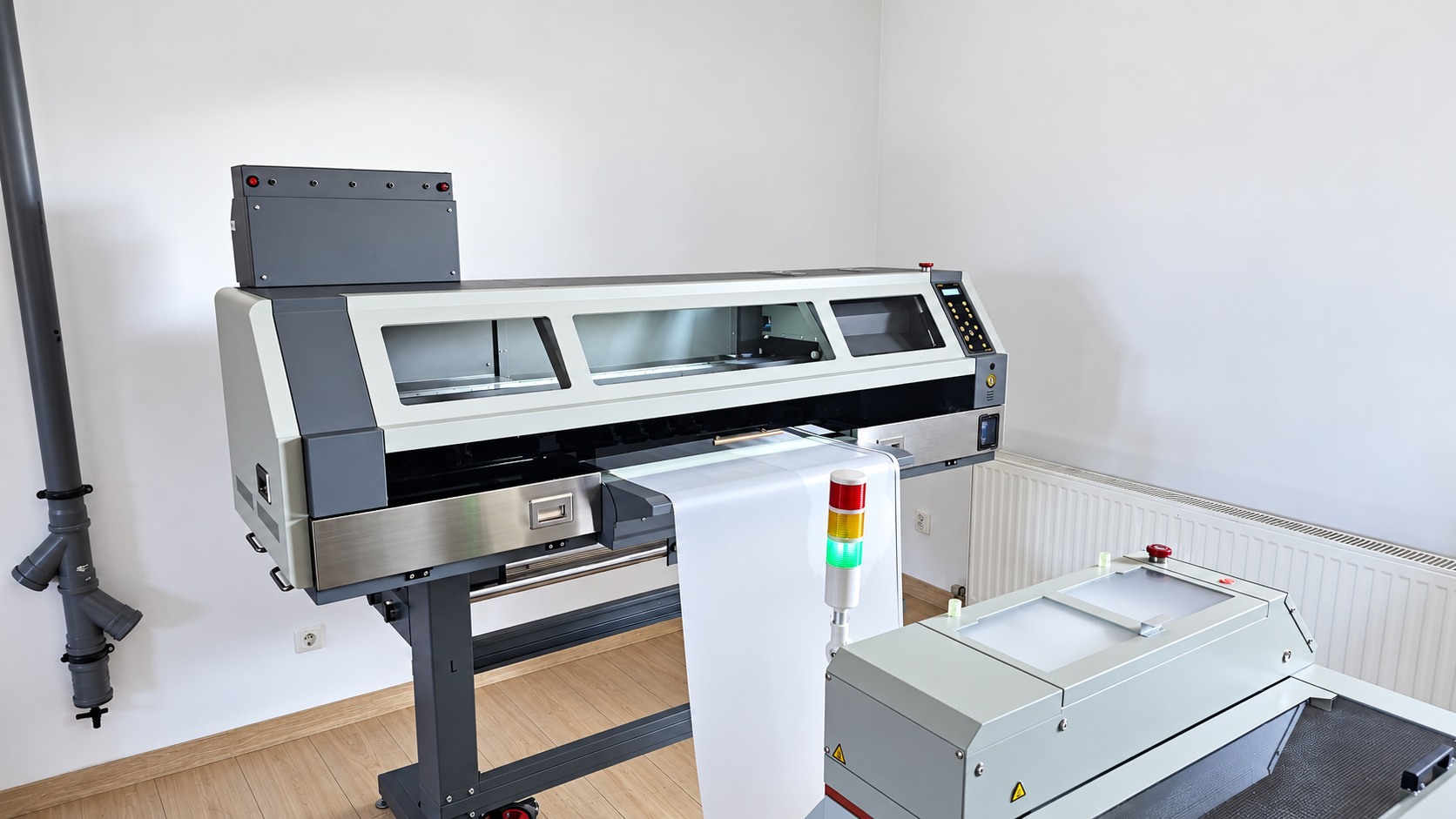

Ploter Eltron z folią prowadzoną do proszkarki

Powtarzalna produkcja

Biel, klej i temperatura pod kontrolą

Biały atrament zawiera pigment wymagający regularnego mieszania. Obieg bieli wspomaga utrzymanie równomiernej zawiesiny, ale nie zastępuje codziennej obsługi.

  • Przed produkcją wykonujesz test dysz, kontrolujesz poziom atramentu i stan stacji dokującej oraz wipera.
  • Parametry proszkowania, transportu i grzania ustawiasz jako całość — zbyt szybki przesuw może ograniczyć czas potrzebny na utrwalenie.
  • Po zmianie folii lub kleju sprawdzasz próbkę transferu, odrywanie nośnika i efekt po aplikacji na tkaninę.

Wydajność w praktyce

Do 28 metrów bieżących na godzinę

Podajemy wydajność dla folii o szerokości 60 cm: 1 mb odpowiada 0,6 m². Wartość do 28 mb/h oznacza do 16,8 m²/h. Rzeczywisty wynik zależy od trybu druku, krycia bielą, projektu i ustawień linii.

4 / 6 / 8 pass

Więcej przejść zmienia kompromis między szczegółowością a tempem druku.

Kolor + biały

Profil i ilość białego poddruku ustawiamy w CadLink Digital Factory.

Druk i suszenie

Prędkość plotera musi odpowiadać możliwościom utrwalania użytego kleju.

Próbka przed serią

Sprawdzamy kolor, pokrycie bieli i aplikację na docelowym materiale.

Zestaw i wdrożenie Eltron

Od dostawy do pierwszej produkcji

Dobieramy urządzenia, oprogramowanie i materiały jako wspólny zestaw. Podczas instalacji uruchamiamy linię i pokazujemy cały proces przygotowania transferu.

Eltron A604 + H-6505 w zestawie

01 · Linia DTF

Ploter A604 na podstawie oraz dopasowana proszkarko-suszarka H-6505, z prowadzeniem i odbiorem folii.

02 · CadLink Digital Factory

Oprogramowanie RIP do przygotowania zadań, zarządzania kolorem, rozmieszczenia grafik i białego poddruku.

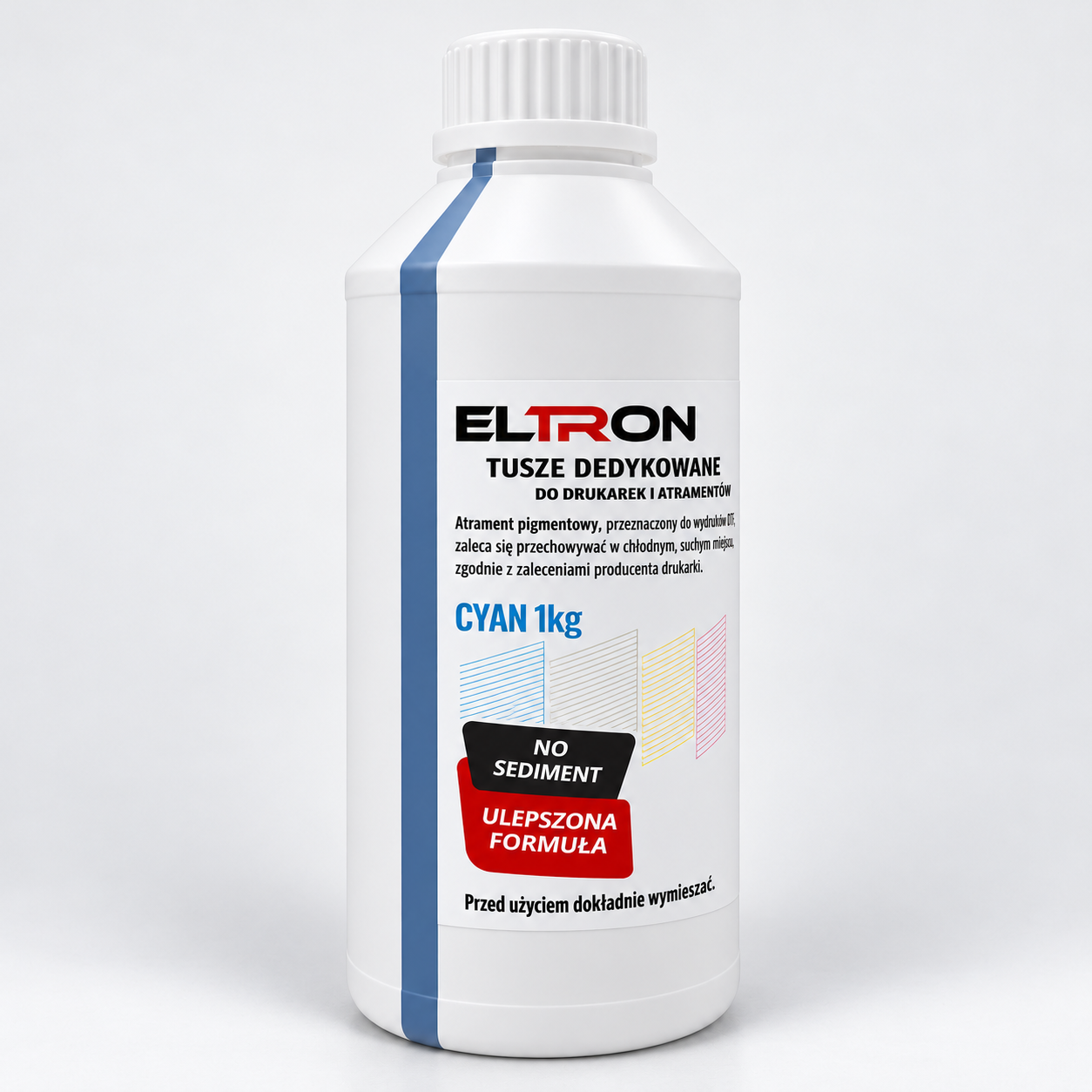

Atrament DTF Eltron w butelce

03 · Atramenty Eltron

Zestaw wodnych atramentów DTF CMYK i White dobrany do głowic Epson I3200-A1.

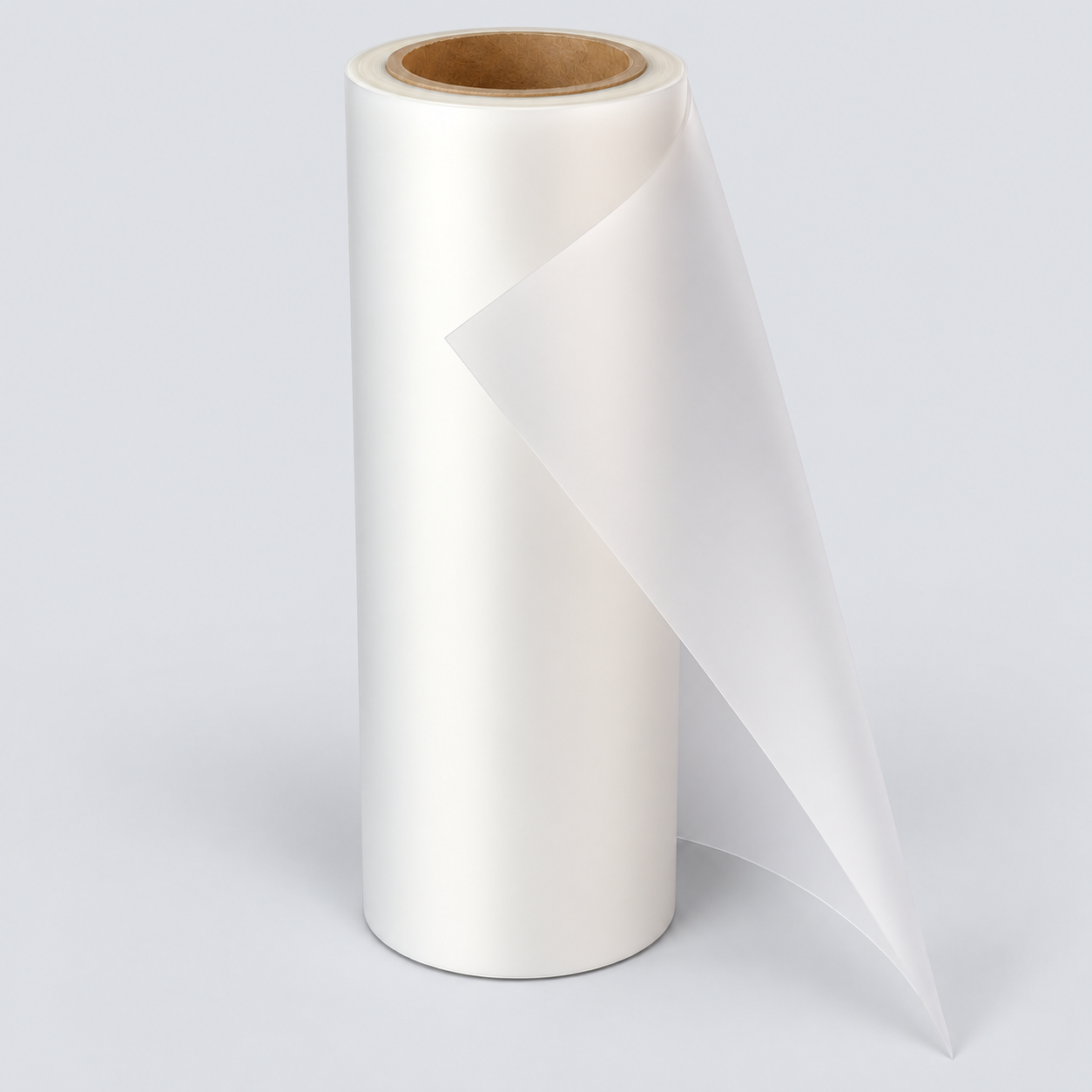

Folia PET DTF 60 cmProszek DTF Eltron TPU do transferów

04 · Folia i proszek DTF

Dopasowana folia PET i klej TPU. Ustawienia druku, utrwalania i aplikacji dobieramy do tych materiałów.

05 · Dostawa i instalacja

Dowóz, ustawienie, podłączenie, kalibracja i próby produkcyjne w Twojej pracowni.

06 · Szkolenie i wsparcie

Przygotowanie plików, obsługa RIP, ustawienia linii i codzienna konserwacja. Maszyny kupione u nas obsługujemy serwisowo w pierwszej kolejności.

Ilości materiałów startowych, zakres dostawy i wyposażenie dodatkowe określamy w indywidualnej ofercie. Prasa termotransferowa oraz filtracja oparów mogą rozszerzyć zestaw.

Realna instalacja

Linia Eltron w pracowni

Zdjęcia z wdrożenia pokazują ustawienie urządzeń, prowadzenie folii i dostęp do elementów obsługowych.

Kompletna linia Eltron A604 + H-6505 podczas instalacji
Ustawienie linii w pracowni
Układ atramentowy i elementy obsługi A604
Dostęp do codziennej obsługi
Prowadzenie folii między ploterem A604 a proszkarką H-6505
Połączenie druku z obróbką transferu

Parametry zestawu

Dane techniczne Eltron A604 + H-6505

Głowice4 × Epson I3200-A1
Szerokość drukuDo 600 mm
AtramentyWodne pigmentowe DTF: CMYK + biały
Przyjęta wydajność liniiDo 28 mb/h folii o szerokości 60 cm (16,8 m²/h)
Tryby druku4-, 6- i 8-pass
Zasilanie plotera220 V, 7 A; moc znamionowa 1,61 kW
Wymiary i masa plotera1885 × 750 × 1654 mm; 180 kg
Szerokość materiału w H-6505Do 630 mm
Zasilanie H-6505220 V, 28 A; moc znamionowa 6,4 kW
Wymiary i masa H-65052416 × 976 × 990 mm; 225 kg w wersji z oczyszczaczem
OprogramowanieRIP CadLink Digital Factory
KomunikacjaGigabit Ethernet
Warunki dla wspólnej pracy linii18–28°C; wilgotność względna 50–60%

Moce podane są wartościami znamionowymi, nie stałym zużyciem energii. Wersję wyposażenia i wymagania przyłączeniowe potwierdzamy przed instalacją.

Od projektu do nadruku na odzieży

01

Przygotuj projekt

Ułóż grafiki w RIP, wybierz profil i ustaw biały poddruk.

02

Wydrukuj na folii

Ploter nanosi CMYK i biały atrament na nośnik PET do DTF.

03

Utrwal transfer

Proszkarka nanosi klej, strząsa nadmiar i wygrzewa transfer.

04

Wgrzej grafikę

Prasa przenosi nadruk na odzież. Parametry dobierz do folii, kleju i tkaniny.

Porozmawiajmy o Eltron A604 + H-6505

Zapytaj o prezentację, konfigurację i kompletne wdrożenie do swojej pracowni.

Zapytaj o zestaw793 048 484

Porozmawiajmy o Twojej produkcji

Zapytaj o ofertę dopasowaną do Ciebie

Eltron A604 + H-6505

Napisz, co chcesz drukować i jakie serie planujesz. Zapytanie trafi do obsługi sprzedaży urządzeń. Model jest już wpisany w wiadomości.

Możesz zapytać o prezentację, konfigurację, materiały i wdrożenie.

Zadzwoń: 793 048 484

Wolisz osobną stronę? Otwórz formularz zapytania o Eltron A604 + H-6505.
