Eltron BF-40E2-M — drukarka DTF 40 cm z proszkarką

Eltron · linia DTF 40 cm

BF-40E2-M

Własna produkcja transferów na odzież. Drukarka i proszkarko-suszarka połączone w jeden proces.

Dwie głowice Epson I3200-A1, CMYK z białym atramentem i RIP CadLink Digital Factory. Zestaw do pracowni, która potrzebuje powtarzalnego druku na folii o szerokości 40 cm.

Dobierz swój zestaw DTF 793 048 484

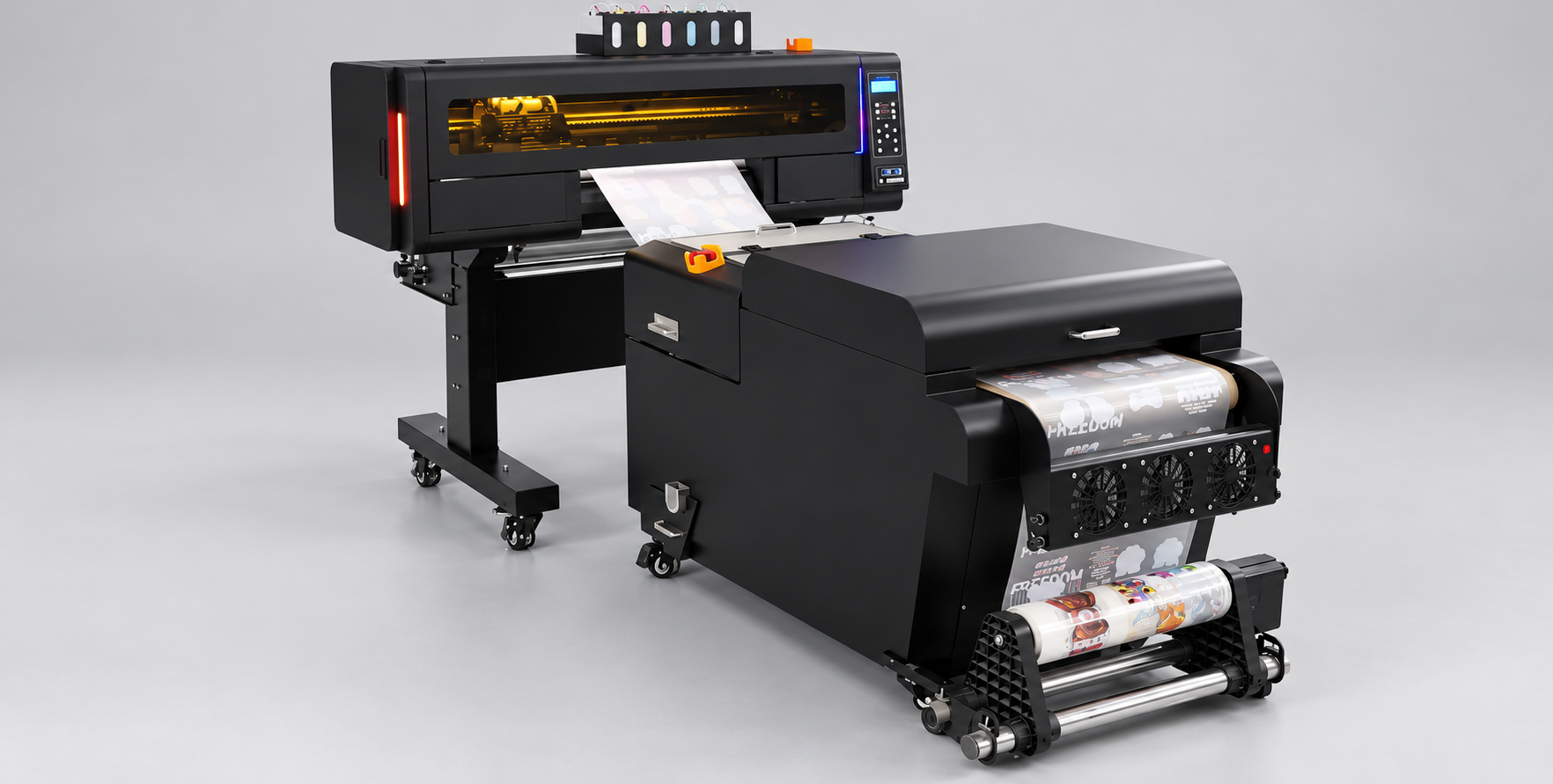

Eltron BF-40E2-M — drukarka DTF z proszkarko-suszarką i pustym wałkiem odbiorczym

40 cmszerokość druku

2 × I3200-A1głowice Epson

7,5–12,5 mb/h*orientacyjna wydajność folii 40 cm

CMYK + Wkolor i biały atrament

*Przeliczenie 3–5 m²/h przez szerokość 0,40 m. Rzeczywiste tempo zależy od trybu druku, pokrycia grafiką, ilości bieli i ustawień całej linii. Podczas doboru zestawu odnosimy wydajność do Twoich projektów.

Kompletny proces DTF

Drukuj, proszkuj i utrwalaj w jednej linii

Od przygotowania grafiki po gotowy transfer: drukarka nanosi kolor i biały poddruk na folię PET, a proszkarko-suszarka nakłada klej TPU i utrwala wydruk. Oba urządzenia pracują razem, bez ręcznego przenoszenia folii między etapami.

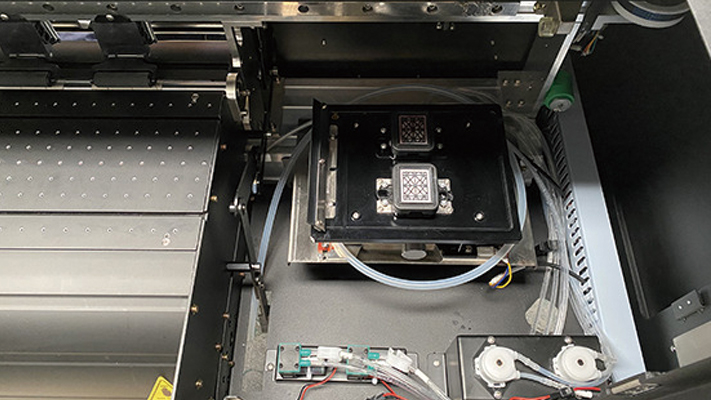

Głowice Epson I3200-A1 i stacja dokująca drukarki Eltron BF-40E2-M

01 · Drukarka DTF 40 cm

Dwie głowice Epson i kontrola prowadzenia folii

Dwie głowice Epson I3200-A1 drukują CMYK i biały poddruk. Szerokość robocza 40 cm pozwala układać kilka grafik obok siebie, a RIP CadLink Digital Factory służy do przygotowania rozkładki, zarządzania kolorem i ustawienia warstwy bieli.

Stabilny materiał w obszarze druku: Podsys utrzymuje folię na platformie. Podawanie i odbiór materiału współpracują z rolkami prowadzącymi, a niezależne ogrzewanie przedniej i tylnej części pomaga dopasować warunki do użytej folii.

Cyrkulacja i mieszanie białego atramentu: Obieg i mieszanie wspierają utrzymanie pigmentu w zawiesinie. Codzienna obsługa obejmuje kontrolę poziomu atramentu, test dysz oraz czyszczenie stacji i wipera.

Przygotowanie do regularnej produkcji: System antykolizyjny ogranicza ryzyko uderzenia karetki w podniesiony materiał. Komunikację z komputerem zapewnia Gigabit Ethernet; podczas wdrożenia ustawiamy druk na materiałach startowych.

Panel sterowania proszkarko-suszarki zestawu Eltron BF-40E2-M

02 · Proszkarko-suszarka

Nanoszenie kleju, utrwalanie i odbiór transferu

Świeży wydruk trafia bezpośrednio do modułu proszkującego. Klej TPU przyczepia się do nadruku, a po usunięciu nadmiaru folia przechodzi przez sekcję grzewczą. Gotowy transfer jest chłodzony i nawijany do dalszej obróbki.

Dozowanie i odzysk proszku: Podajnik ślimakowy dostarcza klej, a mechanizm strząsania usuwa jego nadmiar. Niewykorzystany proszek wraca do obiegu, co ułatwia ciągłą pracę zestawu.

Transport przez sekcję utrwalania: Pas siatkowy prowadzi folię przez tunel. Prędkość transportu i parametry grzania dobieramy do folii, kleju, pokrycia grafiką oraz tempa drukowania.

Ustawienia i gotowy materiał: Panel zapewnia dostęp do sterowania proszkowaniem, transportem i grzaniem. Po wygrzaniu i schłodzeniu transfer można pociąć i przenieść na odzież w prasie termotransferowej.

Sprawdź, czy to linia dla Twojej pracowni

Porozmawiajmy o projektach, nakładach i miejscu na zestaw. Dobierzemy materiały, wdrożenie i szkolenie.

Porozmawiajmy o produkcji 793 048 484

Konstrukcja i codzienna obsługa

Poznaj drukarkę DTF BF-40E2-M

Od stabilnego prowadzenia folii po gotowy transfer — poznaj elementy, które obsługujesz podczas produkcji.

Karetka drukująca i stacja dokująca BF-40E2-M

Dwie głowice Epson I3200-A1

Kolor CMYK i biały poddruk powstają w jednym przebiegu produkcyjnym. Dwie głowice pozwalają drukować pełnokolorowe transfery na jasną i ciemną odzież. Stacja dokująca odpowiada za parkowanie i obsługę głowic.

Zabezpieczenie antykolizyjne karetki drukarki BF-40E2-M

Zabezpieczenie przed kolizją

Układ ochrony karetki ogranicza ryzyko jej uderzenia w podniesioną folię. Podsys platformy stabilizuje materiał, a operator kontroluje prawidłowe założenie rolki i płaski przebieg folii.

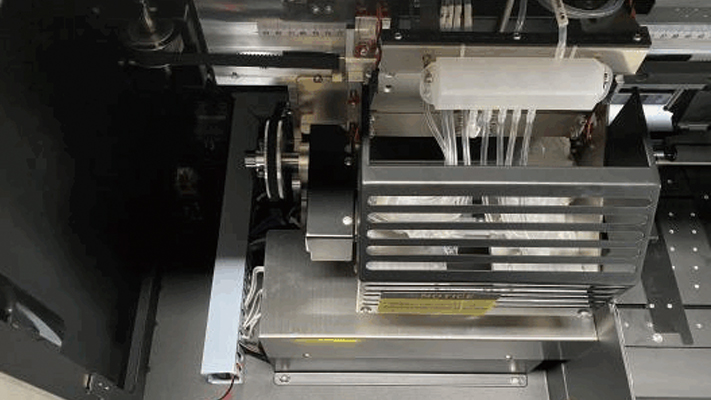

Karetka z przewodami atramentowymi i układ prowadzenia folii

Kontrola podawania i atramentu

Automatyczne podawanie i odbiór współpracują z rolkami prowadzącymi folię. Niezależne ogrzewanie przedniej i tylnej części pomaga dopasować warunki druku do folii i atramentu. Cyrkulacja oraz mieszanie bieli wspierają równomierną zawiesinę pigmentu.

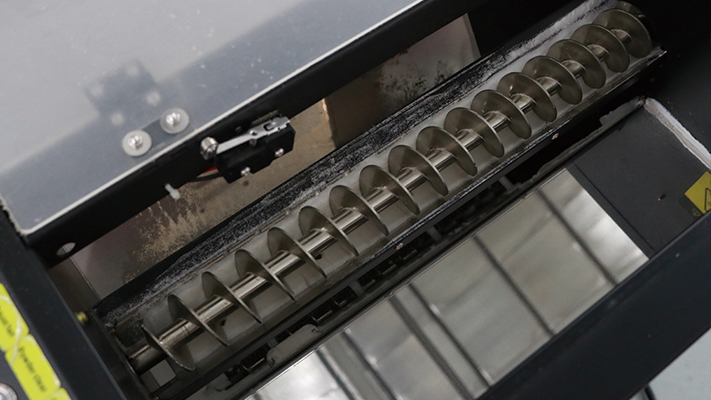

Podajnik ślimakowy kleju TPU w proszkarko-suszarce

Ślimakowy podajnik proszku

Podajnik rozprowadza klej TPU na świeżym wydruku. Mechanizm strząsania usuwa nadmiar, który wraca do obiegu. Regulację dozowania i strząsania dobieramy do pokrycia grafiką i prędkości przesuwu folii.

Panel sterowania proszkowaniem, transportem i grzaniem

Ustawienia w zasięgu ręki

Fizyczne przyciski i regulatory zapewniają dostęp do ustawień pracy proszkarki. Podczas uruchomienia pokazujemy sterowanie transportem, grzaniem i proszkowaniem oraz dobieramy parametry dla materiałów startowych.

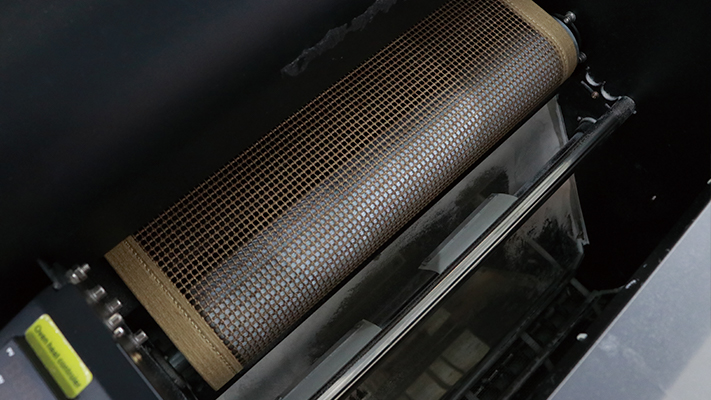

Siatkowy pas transportowy i rolka prowadząca w tunelu DTF

Transport, utrwalanie i odbiór

Pas siatkowy prowadzi folię przez sekcję utrwalania. Po wygrzaniu warstwy kleju transfer przechodzi przez chłodzenie i jest odbierany na rolkę. Dalszy etap to cięcie i aplikacja w prasie termotransferowej.

Od pliku do nadruku na odzieży

Przygotuj projekt

W CadLink Digital Factory ułóż grafiki, wybierz profil i ustaw biały poddruk.

Wydrukuj na folii

Zestaw nanosi kolor i biel na folię PET przeznaczoną do DTF.

Utrwal transfer

Proszkarka nakłada klej TPU, strząsa nadmiar i wygrzewa warstwę kleju.

Wgrzej grafikę

Prasą przenieś transfer na odzież. Temperaturę, czas i sposób odrywania dobierz do materiałów.

Prasa termotransferowa i filtracja oparów mogą rozszerzyć zestaw. Ich dobór oraz zakres wyposażenia potwierdzamy w ofercie.

Zestaw do rozpoczęcia produkcji

Maszyna, materiały i wdrożenie w jednej ofercie

Otrzymujesz linię DTF wraz z oprogramowaniem i materiałami na start. Dowozimy urządzenia, uruchamiamy je i szkolimy Twój zespół.

Zestaw Eltron BF-40E2-M — drukarka DTF 40 cm i proszkarko-suszarka

01 · Linia produkcyjna

Drukarka + proszkarko-suszarka

BF-40E2-M z dwiema głowicami Epson I3200-A1 oraz modułem nanoszenia kleju, utrwalania, chłodzenia i odbioru transferu.

✓ RIP CadLink Digital Factory

Przygotowanie wydruków, układanie grafik, biały poddruk i zarządzanie kolorem w jednym środowisku.

Atrament Eltron DTF — zestaw startowy obejmuje CMYK i biały

Atramenty Eltron CMYK + W

Komplet atramentów DTF do druku koloru i białego podkładu.

Folia PET Eltron DTF jako materiał startowy do transferów

Folia DTF

Materiał transferowy dobrany do linii i procesu aplikacji.

Klej TPU w proszku Eltron DTF do zestawu startowego

Proszek Eltron DTF

Klej TPU do nanoszenia na świeży wydruk i utrwalania w tunelu.

Dostawa i instalacja

Przywozimy, ustawiamy i uruchamiamy linię w Twojej firmie.

Kalibracja i pierwsze wydruki

Ustawiamy druk, biały podkład i utrwalanie na dołączonych materiałach.

Szkolenie z obsługi

Praca w CadLink, obsługa linii, mieszanie bieli i codzienna konserwacja.

Ilości materiałów startowych i szczegółowy zakres dostawy określamy w indywidualnej ofercie. Prasa termotransferowa oraz filtracja oparów są dostępne jako rozszerzenie zestawu.

Eltron BF-40E2-M — dane techniczne

Technologia	DTF — transfery na folii PET
Szerokość druku	do 400 mm
Głowice	2 × Epson I3200-A1
Atrament	wodny pigmentowy DTF, CMYK + W
Wydajność	3–5 m²/h, orientacyjnie 7,5–12,5 mb/h folii 40 cm
Tryby rozdzielczości	6-pass: 720 × 1800 dpi; 8-pass: 720 × 2400 dpi
Oprogramowanie RIP	CadLink Digital Factory
Komunikacja	Gigabit Ethernet
System	Windows 10 lub nowszy, zgodnie z wymaganiami RIP-u
Warunki pracy	zalecane 20–30°C i 50–70% wilgotności względnej
Zasilanie drukarki	220 V AC, 50/60 Hz; moc znamionowa 700 W
Zasilanie proszkarko-suszarki	220 V AC; moc znamionowa 4000 W, obwód dobrany do obciążenia 20 A

Podane moce dotyczą osobno drukarki i proszkarko-suszarki. Nie oznaczają stałego poboru energii. Szczegóły instalacji, licencji RIP i wyposażenia ustalamy przed dostawą.

Zapytaj o Eltron BF-40E2-M

Otrzymaj konfigurację zestawu dopasowaną do swojej produkcji.

Zapytaj o ofertę 793 048 484

Eltron BF-40E2-M — linia DTF 40 cm
