Eltron RA-401 — drukarka UV 3D do emblematów, 33 cm
Emblematy i naszywki UV 3D
Przestrzenny znak na odzieży i akcesoriach
Emblemat to osobno przygotowane oznaczenie — logo, herb lub ozdobny motyw — które umieszcza się na gotowym produkcie. Naszywki UV 3D powstają przez warstwowy druk na odpowiedniej folii: mają wyczuwalną fakturę, wypukłe detale i zróżnicowany połysk. Po wycięciu aplikuje się je na odzież, czapki, torby lub obuwie w procesie dobranym do materiału.
Poniżej poznasz drukarkę Eltron RA-401 oraz opcjonalny ploter C-4067, który nadaje wydrukowanym emblematom końcowy kształt.
Druk UV 3D na foliach · do 33 cm
Detal, który czuć pod palcami

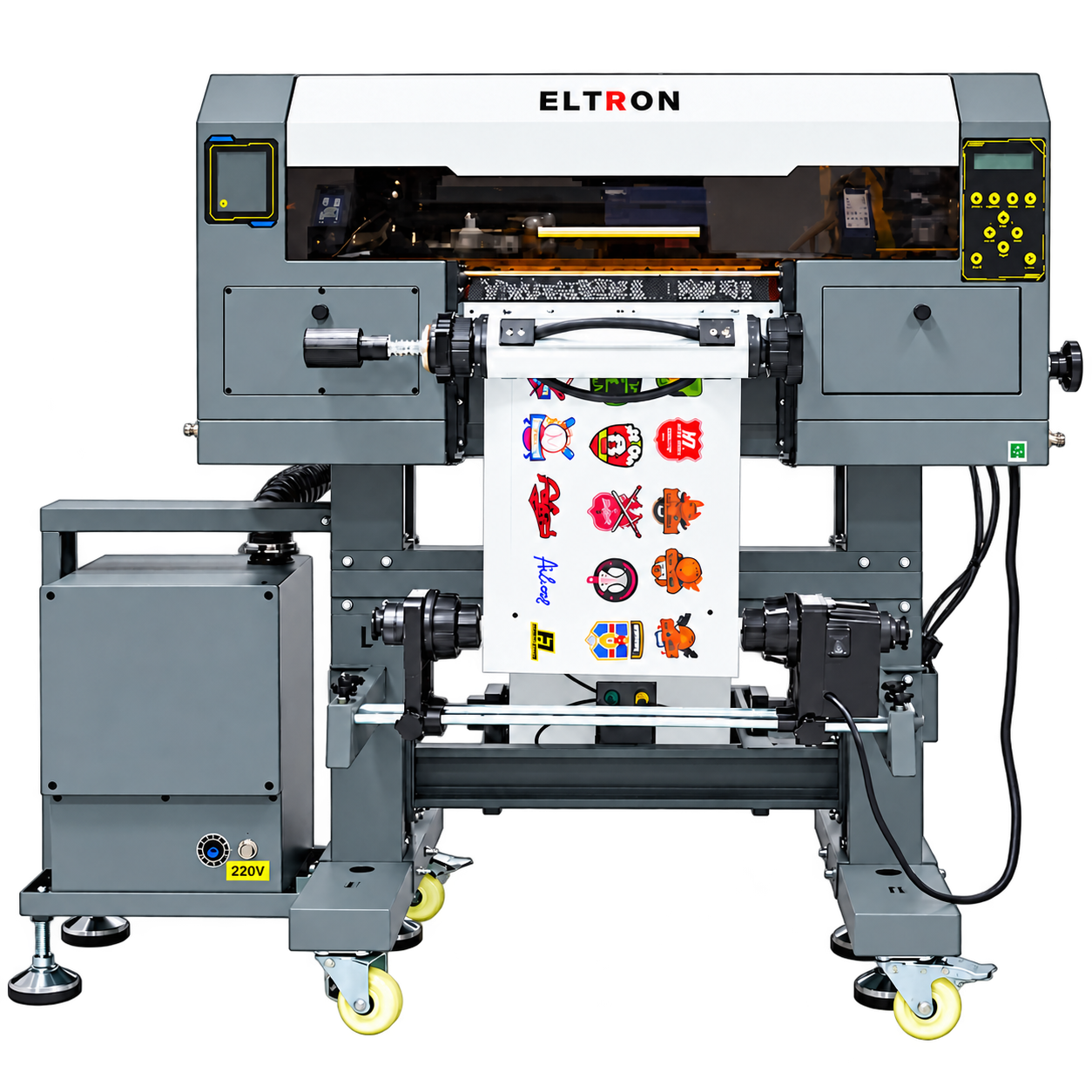

Eltron RA-401
Wypukłe emblematy i oznaczenia dla Twojej kolekcji.
Kompaktowa drukarka UV do przygotowywania emblematów na odpowiednich foliach TPU, PU i silikonowych. Jedna głowica Epson I3200-U1 HD obsługuje kolor, biel i lakier. Twórz spersonalizowane oznaczenia na odzież, czapki, torby i obuwie.
Materiał jest podawany z rolki, a warstwy utwardzane światłem UV. Projekt łączy pełny kolor z wypukłą fakturą i połyskiem; po wydruku emblematy są wycinane i przygotowywane do aplikacji.
Stanowisko możesz uzupełnić o płaski ploter C-4067. Drukarka i ploter realizują kolejne etapy: druk na folii oraz precyzyjne wycinanie kształtów.
do 33 cmSzerokość druku
I3200-U1 HDGłowica Epson
CMYK + W + VKolor, biel i lakier
TPU / PUFolie do emblematów
Technologia z bliska
Eltron RA-401 — najważniejsze cechy
Poznaj podzespoły odpowiedzialne za prowadzenie folii, druk i codzienną obsługę. Kliknij zdjęcie, aby zobaczyć detal w powiększeniu.
Ochrona głowicy

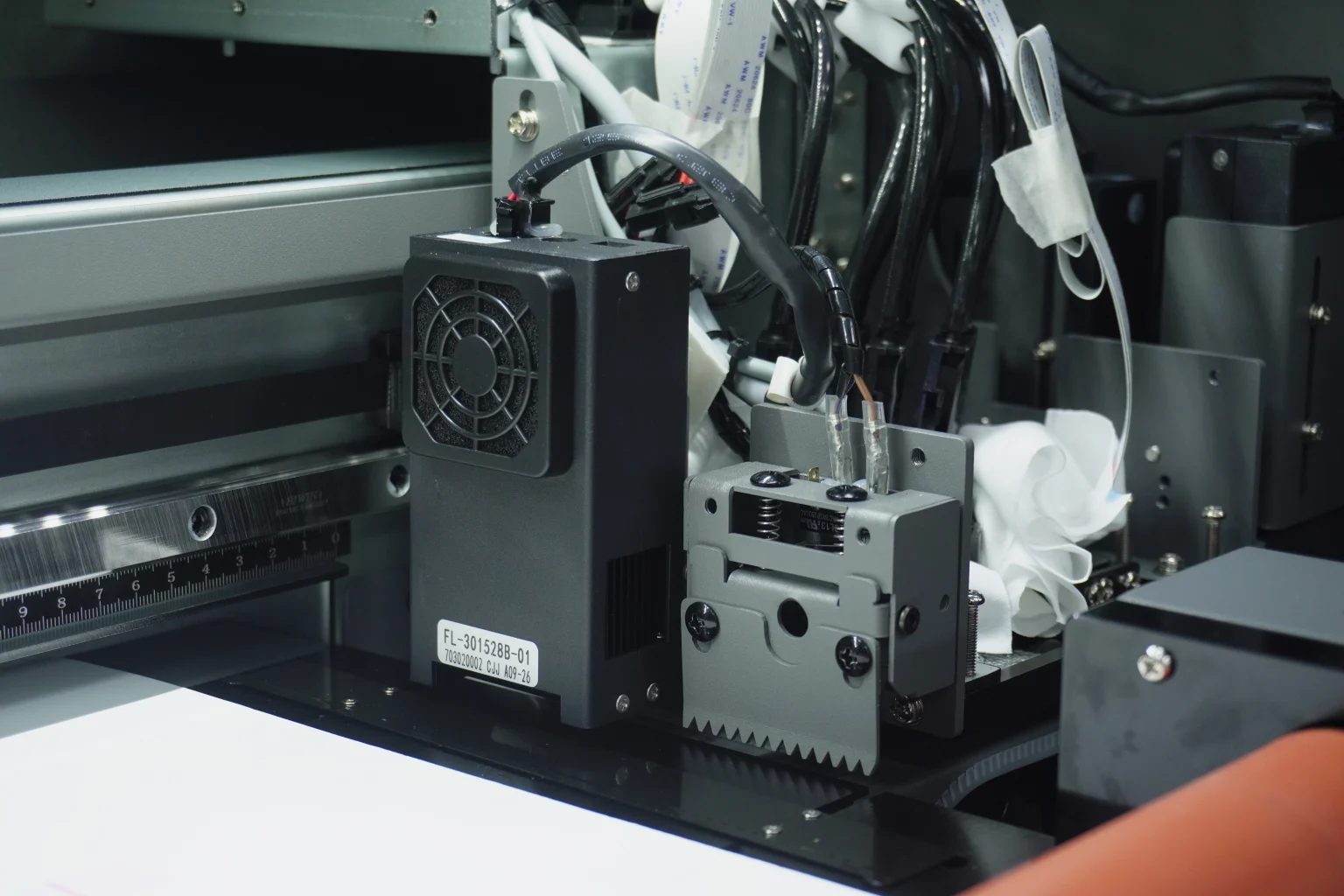

Czujnik i osłona pomagają zabezpieczyć głowicę przed kolizją.

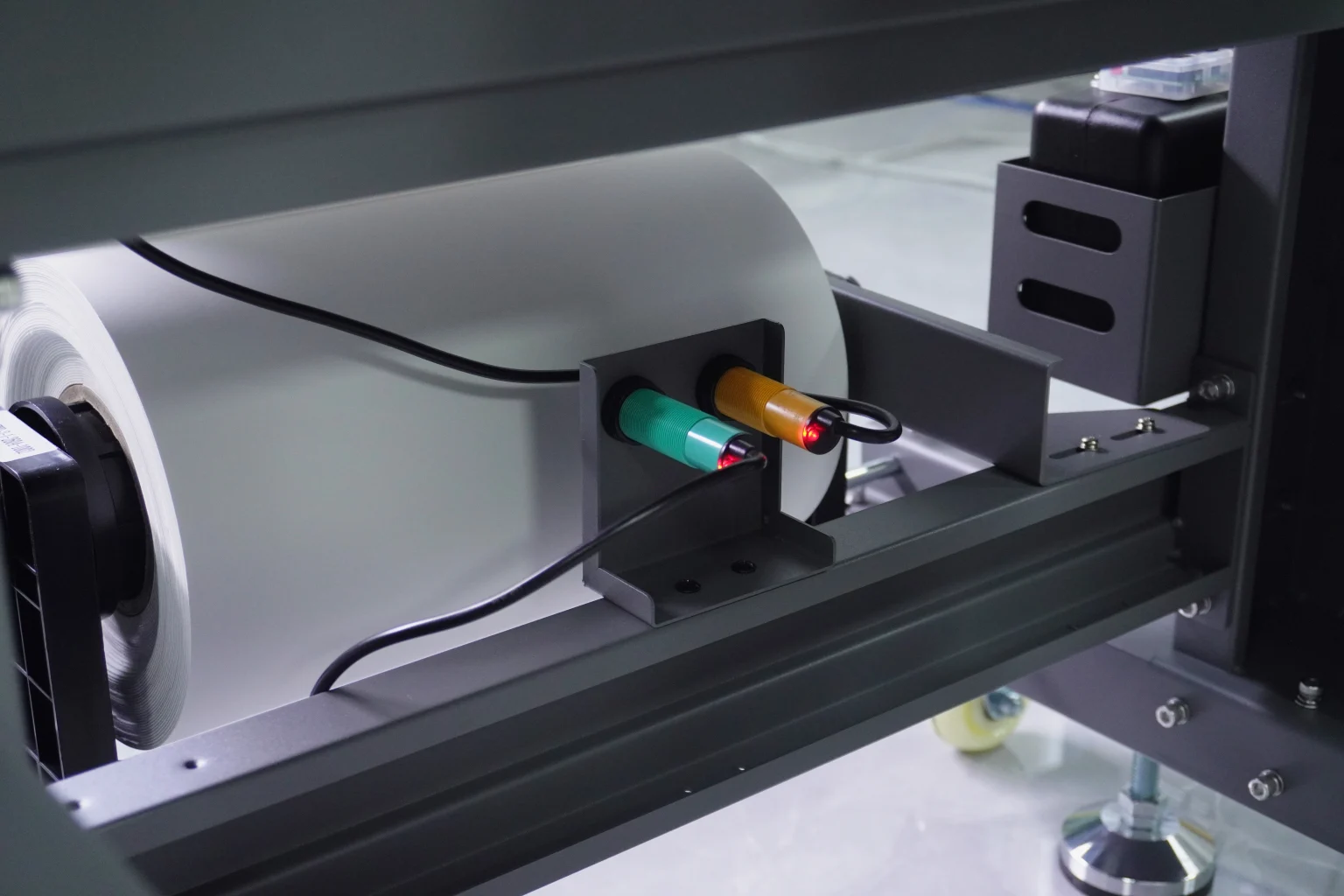

Czujnik końca materiału
Automatyczne powiadomienie pomaga operatorowi zareagować, gdy kończy się folia.

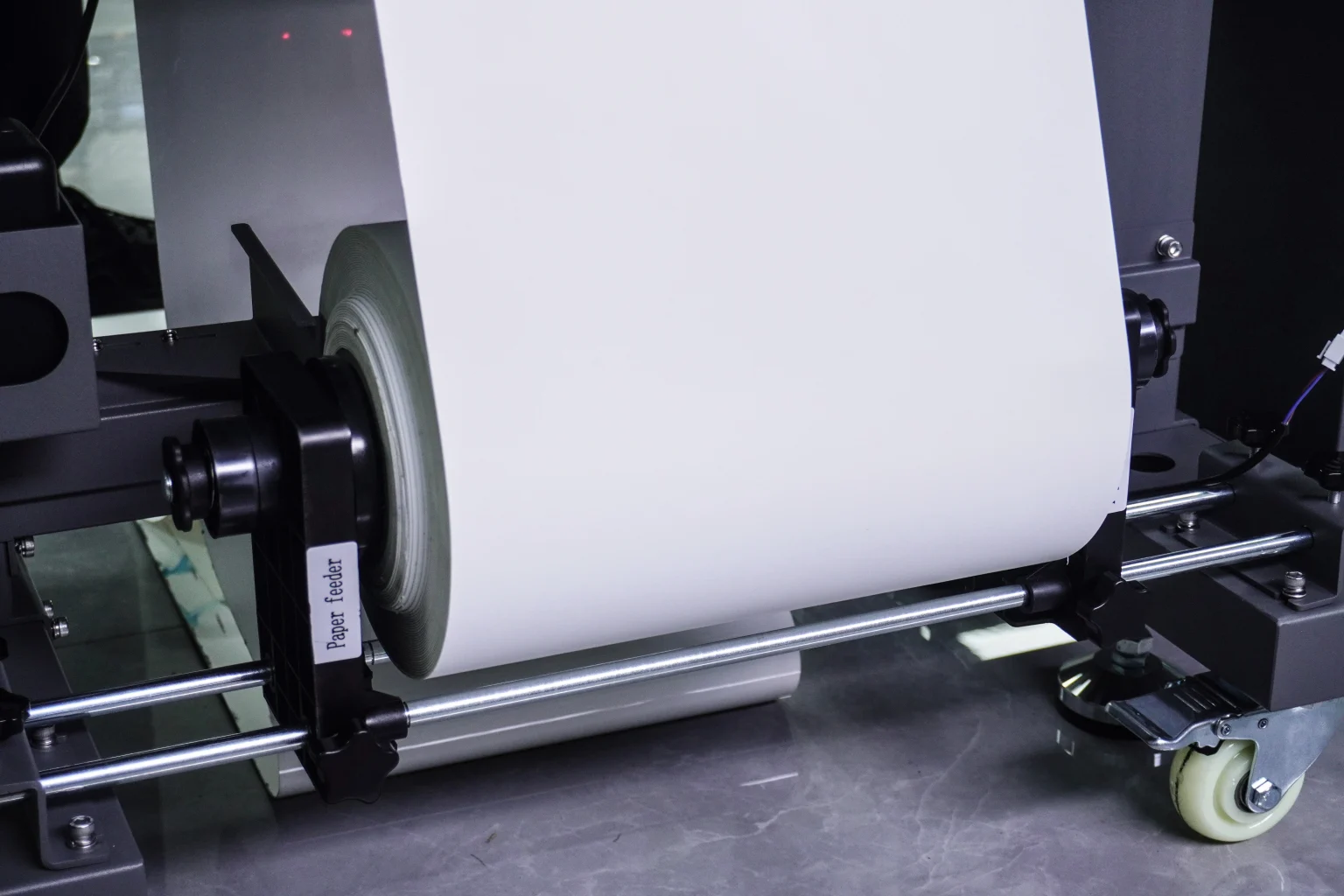

Stabilne podawanie folii
Rolki i układ antystatyczny wspomagają równomierny transport materiału.

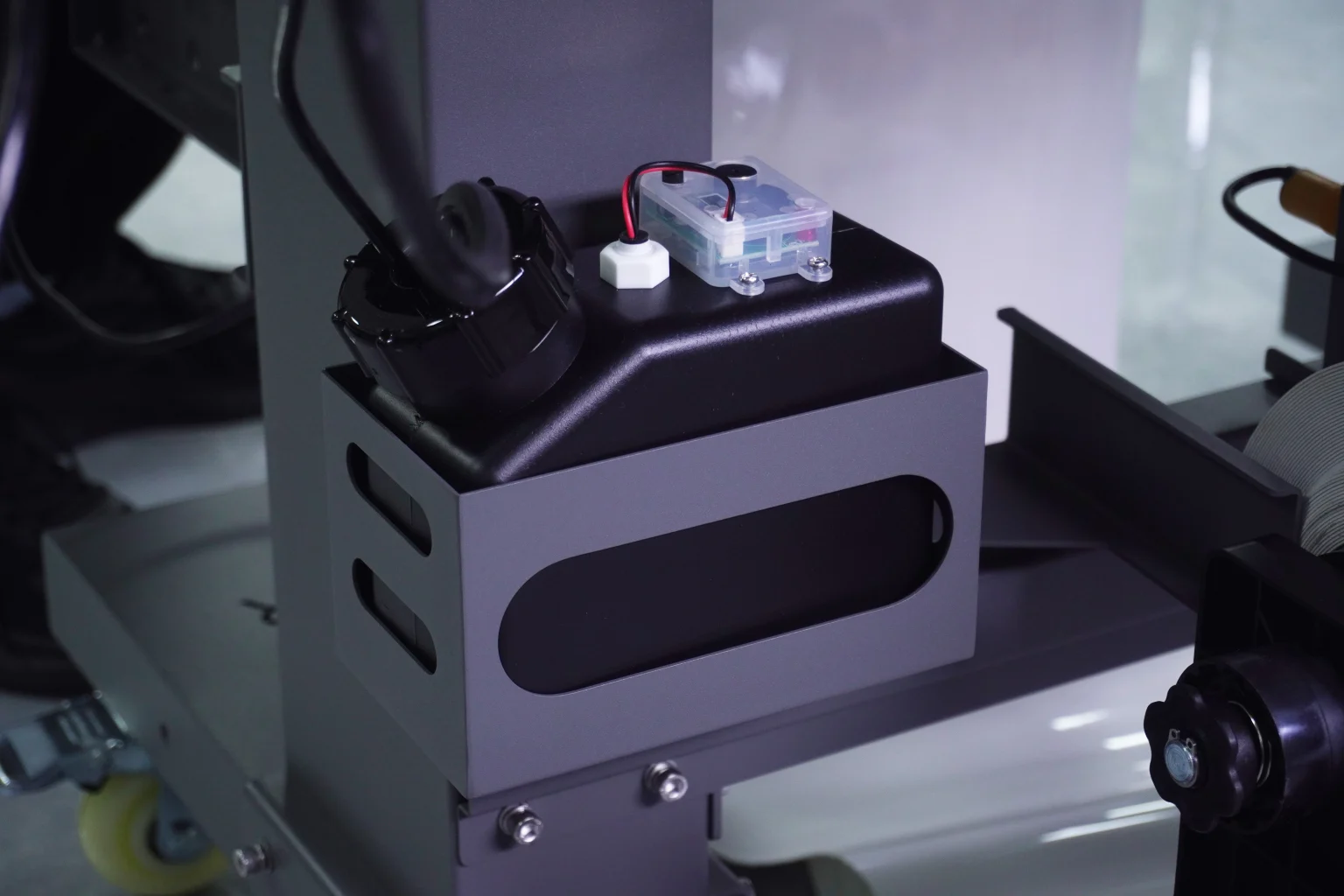

Kontrola atramentu
Alarmy sygnalizują niski poziom atramentu i zapełnienie zbiornika odpadowego.

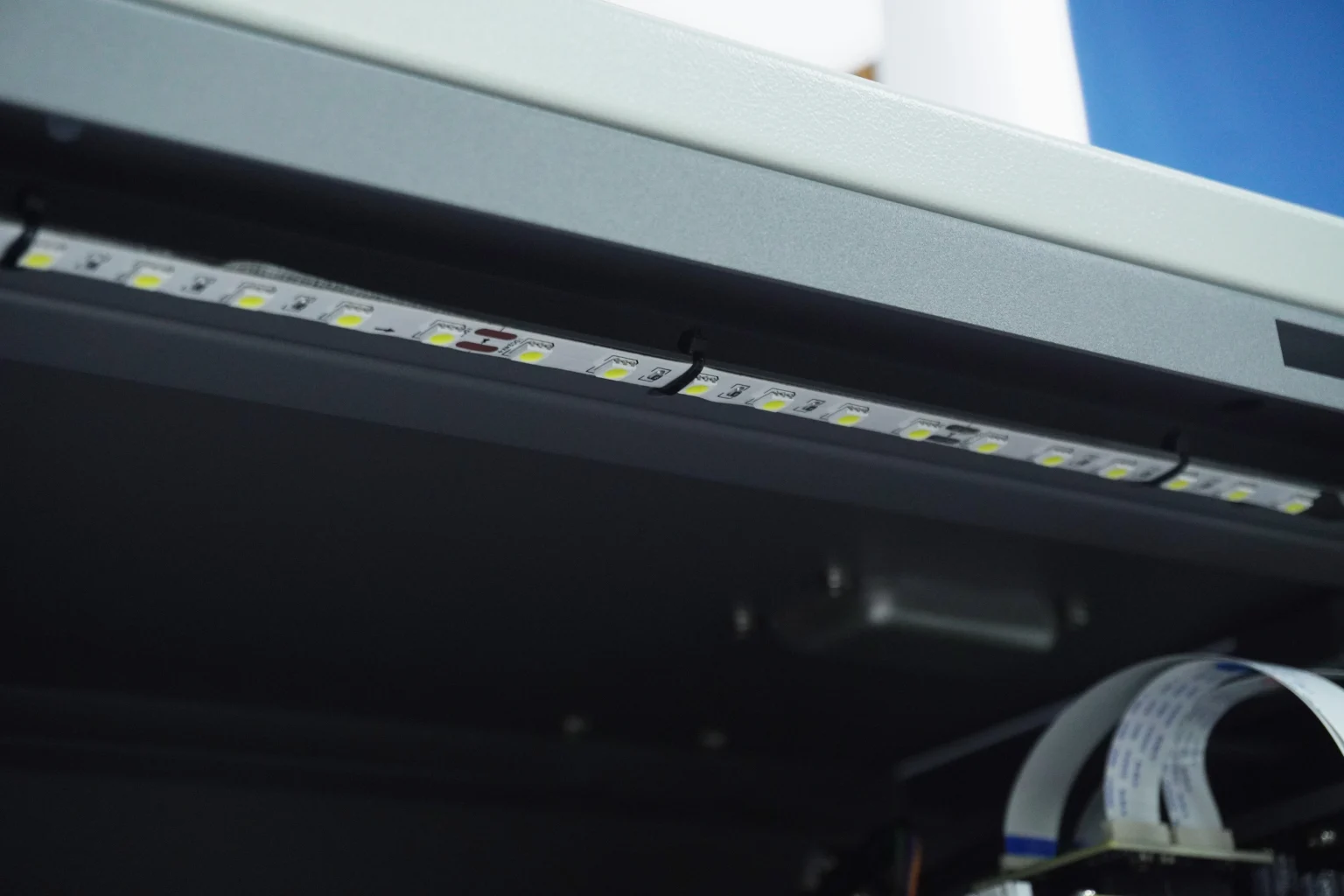

Wewnętrzne oświetlenie LED
Dobrze widoczna strefa druku ułatwia ocenę testu i wydruku.
Sterowanie w jednym miejscu

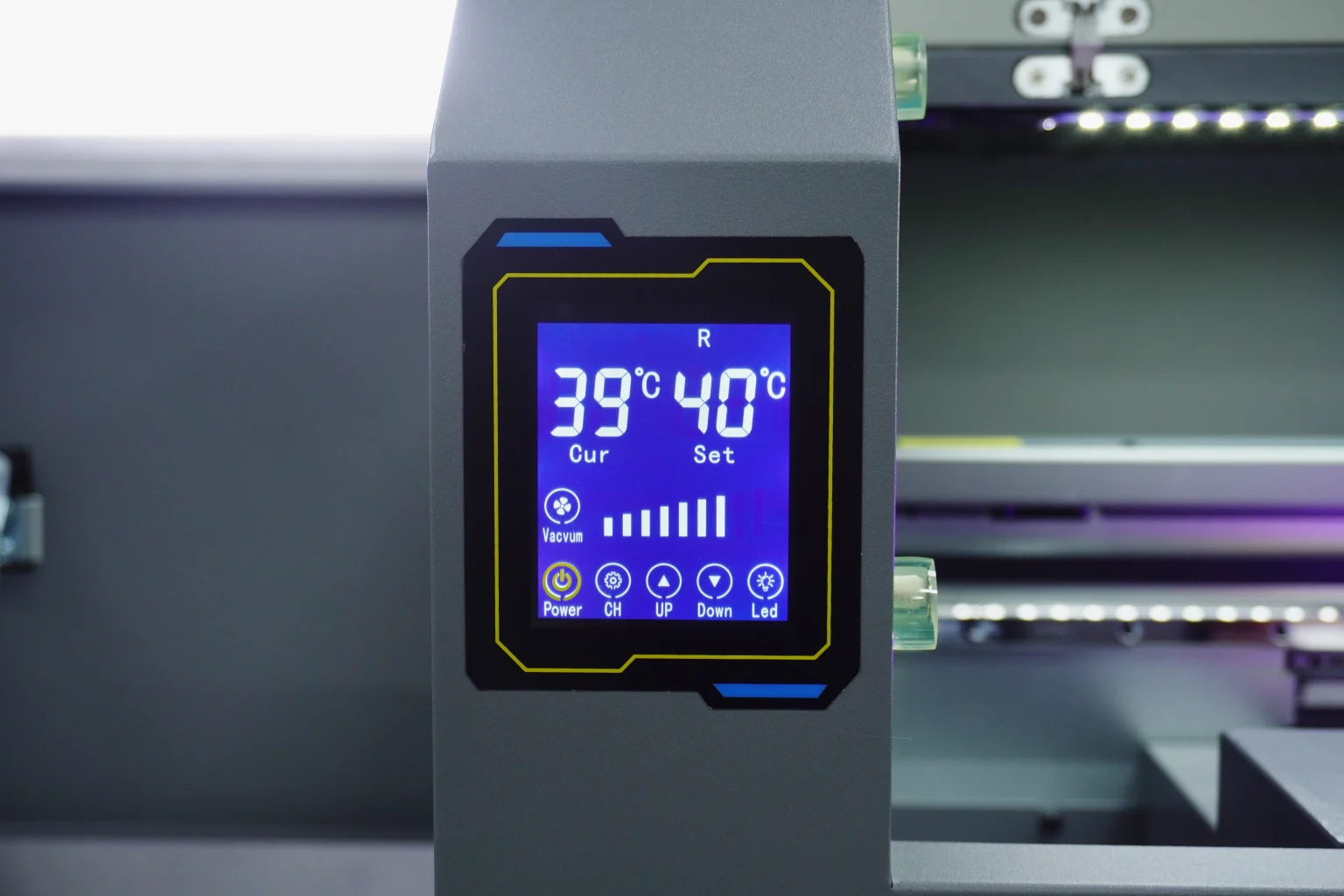

Panel łączy regulację temperatury, podciśnienia, rolek dociskowych i oświetlenia.
Biel, kolor i lakier

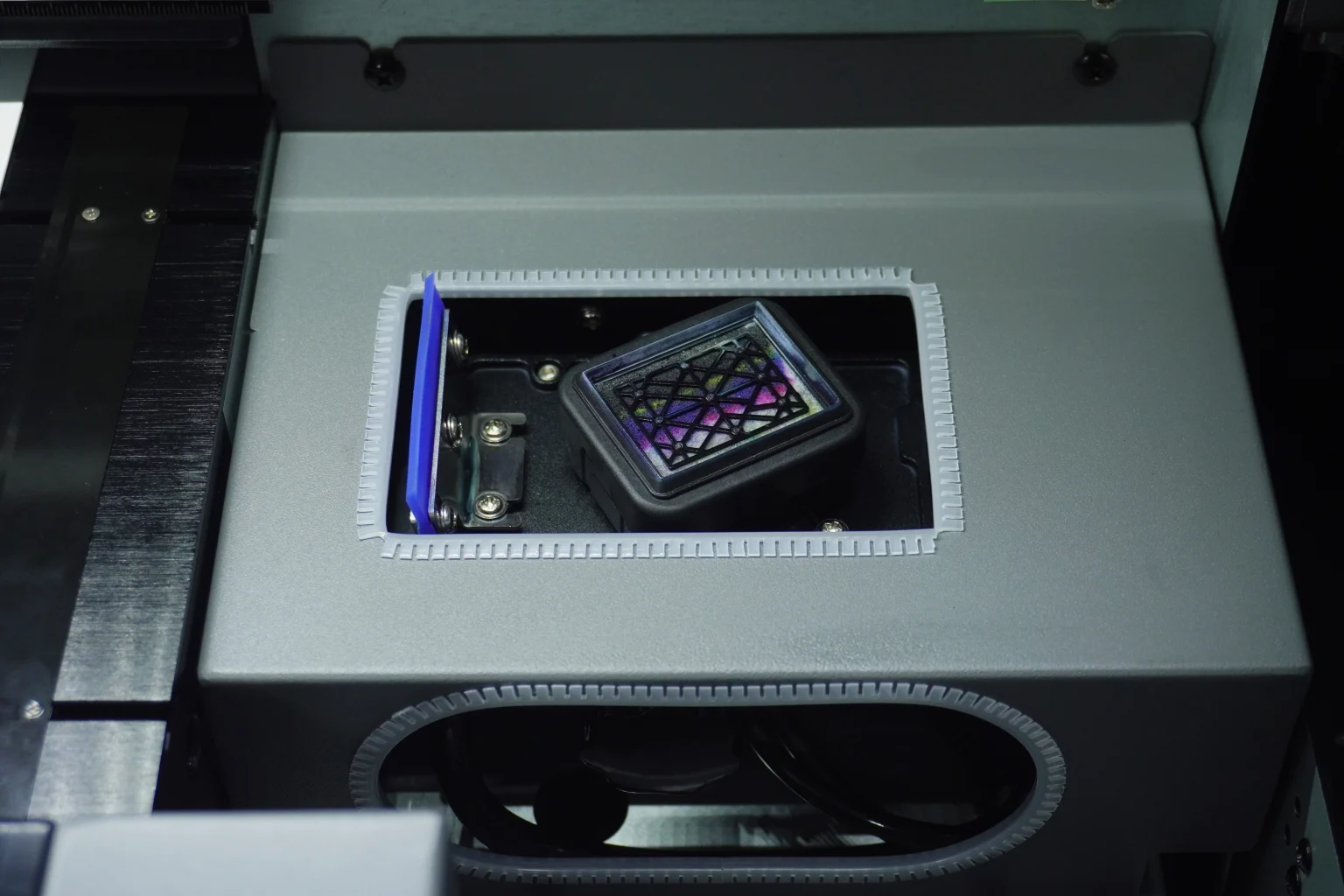

Jedna głowica Epson I3200-U1 HD obsługuje wszystkie trzy składowe wydruku.

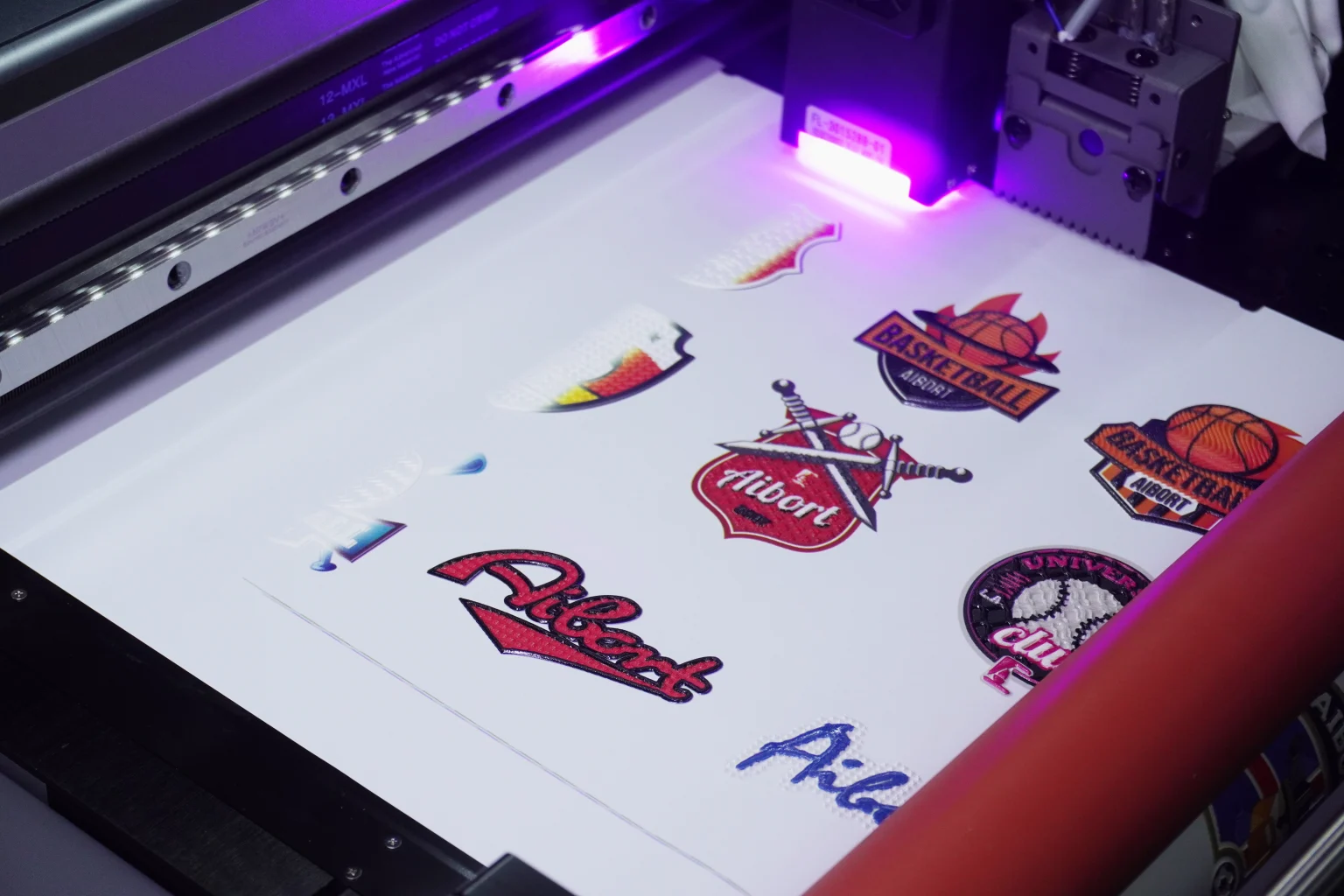

Głowica ustawiona pod kątem
Skośny montaż usprawnia nanoszenie warstw — praca szybsza o 20%.
Wydajność zależy od trybu druku i liczby warstw. Warunki wentylacji stanowiska ustalamy podczas wdrożenia.
Konstrukcja i codzienna obsługa
RA-401 — od rolki materiału do wydrukowanych emblematów
Drukarka łączy transport elastycznego nośnika, nanoszenie warstw UV i kontrolę pracy w jednym kompaktowym stanowisku. Dostęp do tylnej części ułatwia przygotowanie materiału i obsługę układu atramentowego.
Folia prowadzona z rolki
Nośnik przesuwa się przez strefę druku, a rolki dociskowe i układ antystatyczny wspierają jego równomierne prowadzenie. Szerokość robocza do 330 mm pozwala układać obok siebie kilka emblematów. Rozmieszczenie wzorów warto od początku dopasować do późniejszego cięcia arkusza.
Kolor, biel i lakier w jednym układzie
RA-401 korzysta z atramentów CMYK, białego oraz lakieru. Osobne zbiorniki umożliwiają kontrolę materiałów eksploatacyjnych, a alarmy informują o niskim poziomie atramentu, zapełnieniu zbiornika odpadowego i końcu nośnika.
Kontrola przed rozpoczęciem serii
Wewnętrzne oświetlenie LED ułatwia oglądanie wydruku testowego. Przed produkcją operator sprawdza dysze, prowadzenie folii i zgodność ustawień z projektem. Podwójne prowadnice HIWIN wspierają stabilny ruch karetki, a system antykolizyjny pomaga chronić głowicę.
Jak powstaje efekt UV 3D
Warstwy, które budują kolor i wyczuwalną strukturę
Projekt obejmuje obraz oraz sposób ułożenia warstw. To ich połączenie decyduje o wyglądzie liter, krawędzi i ornamentów. Atrament jest utwardzany światłem UV podczas druku.
Biały poddruk i pełny kolor
Biel tworzy podkład dla obrazu CMYK. Pozwala przygotować czytelne oznaczenia na dobranym nośniku, także wtedy, gdy gotowy emblemat trafi na ciemną tkaninę. Rozmieszczenie białej warstwy ustala się wraz z projektem w oprogramowaniu RIP.

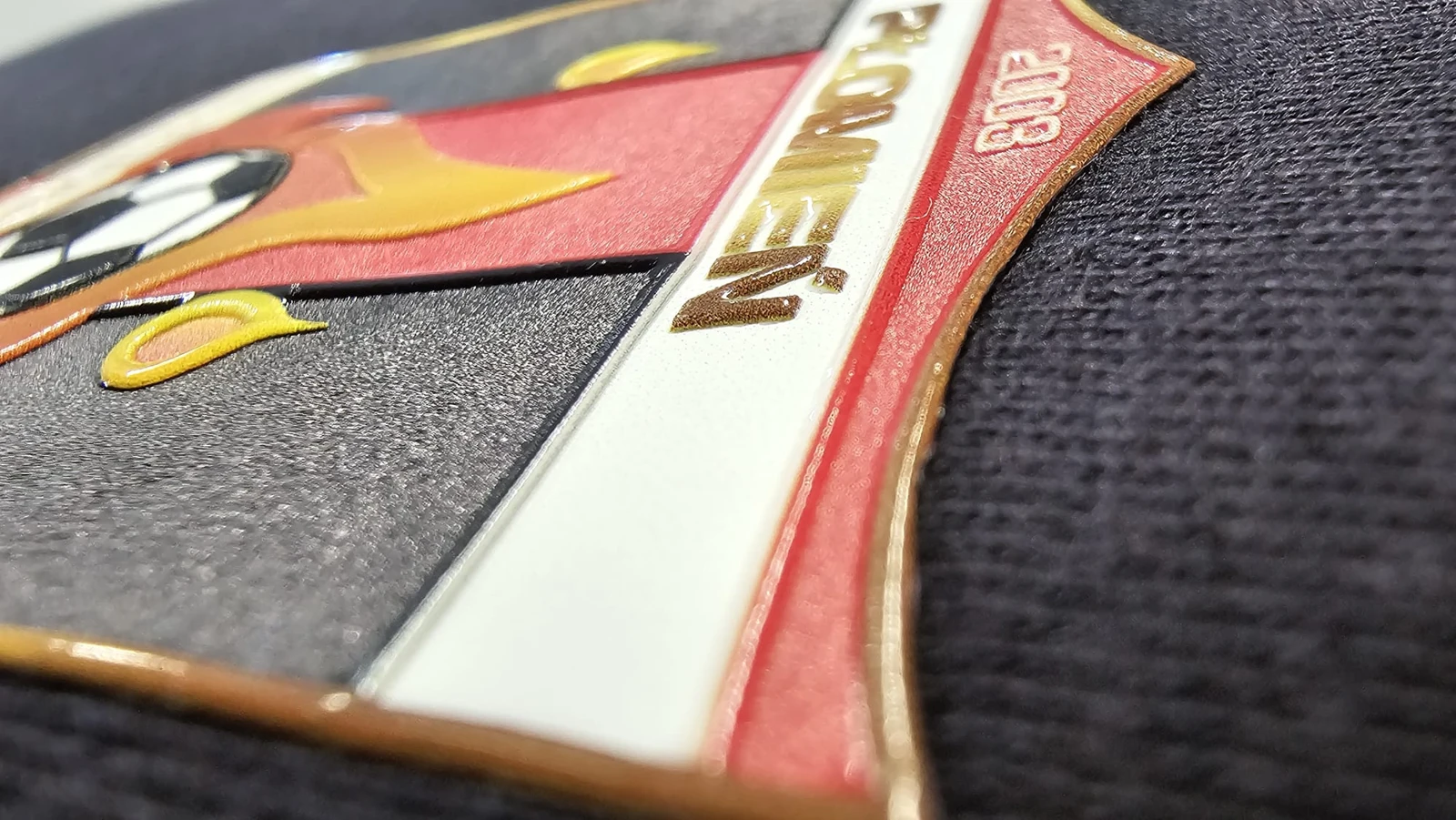

Wypukła faktura i lakierowane detale
Kolejne warstwy tworzą wypukłość i fakturę powierzchni, a lakier pozwala wykończyć wybrane fragmenty wzoru. Można wyróżnić liternictwo, obrys lub drobny ornament. Większa liczba warstw wpływa na czas wykonania emblematu.
Materiał dobrany do zastosowania
Specyfikacja przewiduje odpowiednie folie TPU, PU i silikonowe. Wybór nośnika wiąże się z oczekiwaną elastycznością, sposobem mocowania i rodzajem produktu. Atrament, folia i aplikacja tworzą wspólny proces, który sprawdzamy na próbce.
Przygotowanie w RIP
W oprogramowaniu przygotowuje się układ wzorów, biały poddruk, kolor i lakier oraz wybiera tryb pracy. Dostępne konfiguracje obejmują PrintFactory, PhotoPrint lub RIIN. Dobór programu i zakres licencji określamy w ofercie wraz ze szkoleniem.
Rzeczywista skala produkcji
Wydajność zależy od liczby warstw
Producent podaje poniższe prędkości dla wskazanych trybów. Liczba gotowych emblematów zależy od ich rozmiaru, rozmieszczenia, pokrycia i liczby warstw. Głębsza faktura oznacza dłuższy czas drukowania.
| 6 przejść · 720 × 1800 dpi | 0,7 m²/h — około 2,1 mb/h przy szerokości 33 cm |
|---|---|
| 8 przejść · 720 × 2400 dpi | 0,45 m²/h — około 1,36 mb/h przy szerokości 33 cm |
Metry bieżące obliczono przez podzielenie powierzchni przez 0,33 m. Są przeliczeniem wydajności powierzchniowej przy pełnej szerokości, bez czasu przygotowania, cięcia i aplikacji.
Dane techniczne
Eltron RA-401 — parametry
| Technologia | Warstwowy druk atramentowy UV na nośnikach do emblematów |
|---|---|
| Szerokość druku | Do 330 mm |
| Głowica | 1 × Epson I3200-U1 HD |
| Atramenty | CMYK + biały (W) + lakier (V) |
| Nośniki według specyfikacji | Odpowiednie folie TPU, PU i silikonowe |
| Zbiorniki | Zbiorniki atramentu 250 ml według specyfikacji; zbiornik odpadowy 1 l |
| Oprogramowanie RIP | PrintFactory / PhotoPrint / RIIN — wybór w konfiguracji oferty |
| Połączenie | Gigabit Ethernet; laptop wymaga odpowiedniego portu lub adaptera |
| System | Windows 10 / Windows 11 |
| Zasilanie | AC 110 V ±10% lub 220 V ±10%, 50–60 Hz; wersję potwierdzamy w ofercie |
| Moc według specyfikacji | 950 W |
| Temperatura pracy | 22–28°C |
| Wilgotność pracy | 35–65% |
| Masa netto | 126,5 kg |
| Wymiary urządzenia (dł. × szer. × wys.) | 1197 × 905 × 1122 mm |

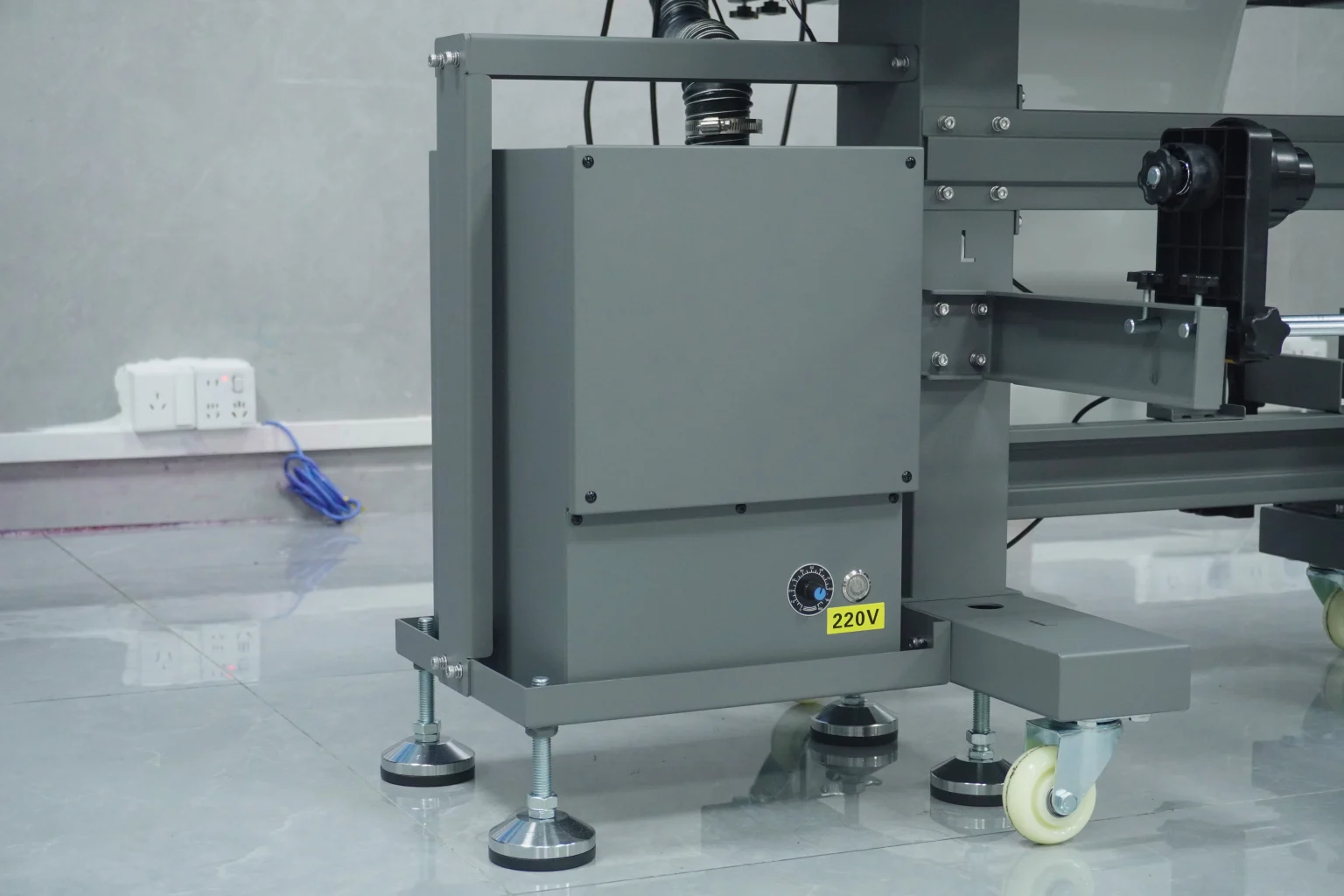

| Wyposażenie | Oczyszczacz powietrza, układ antykolizyjny, oświetlenie LED, sterowanie dotykowe |
Opcjonalne uzupełnienie stanowiska

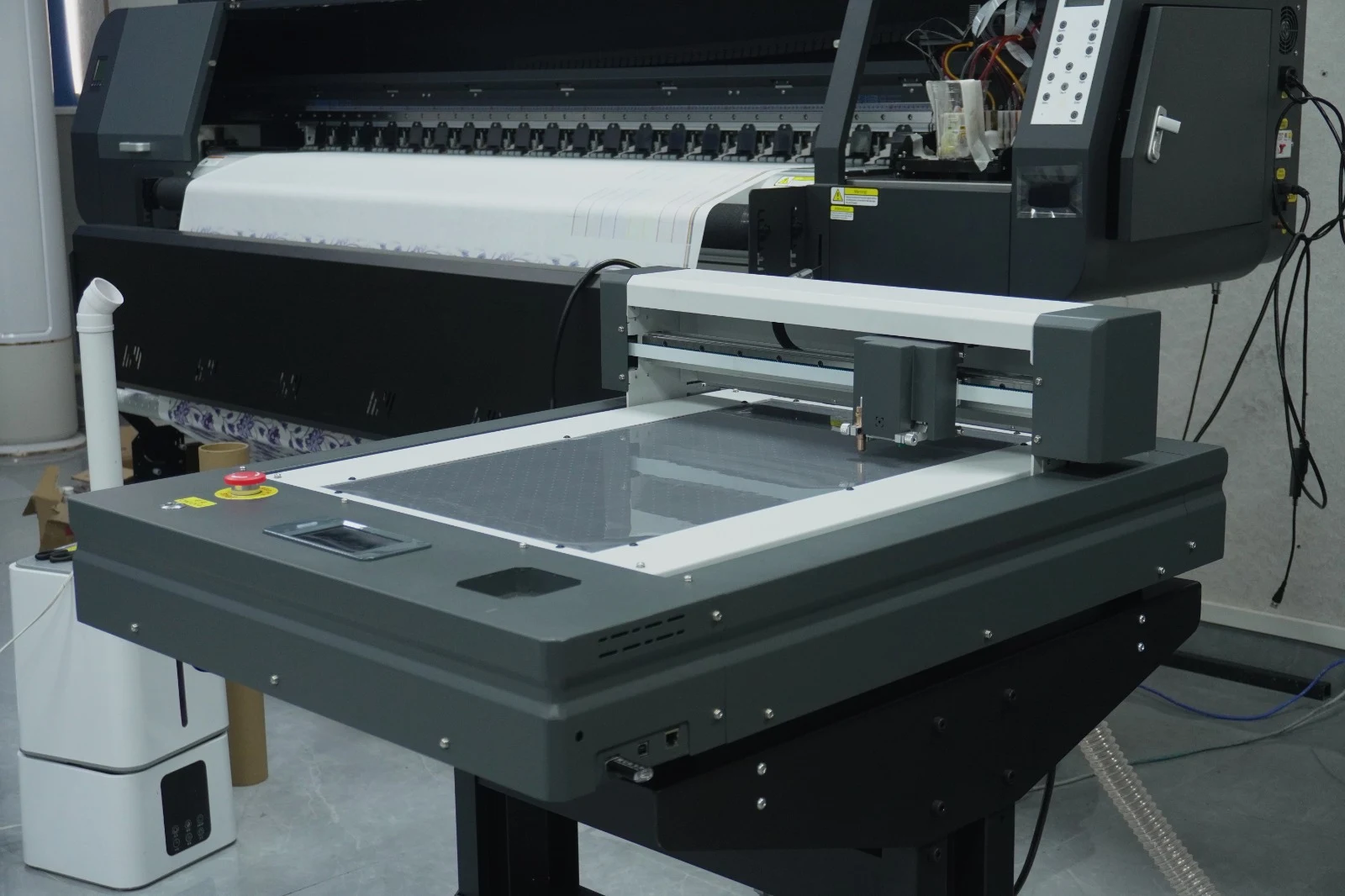

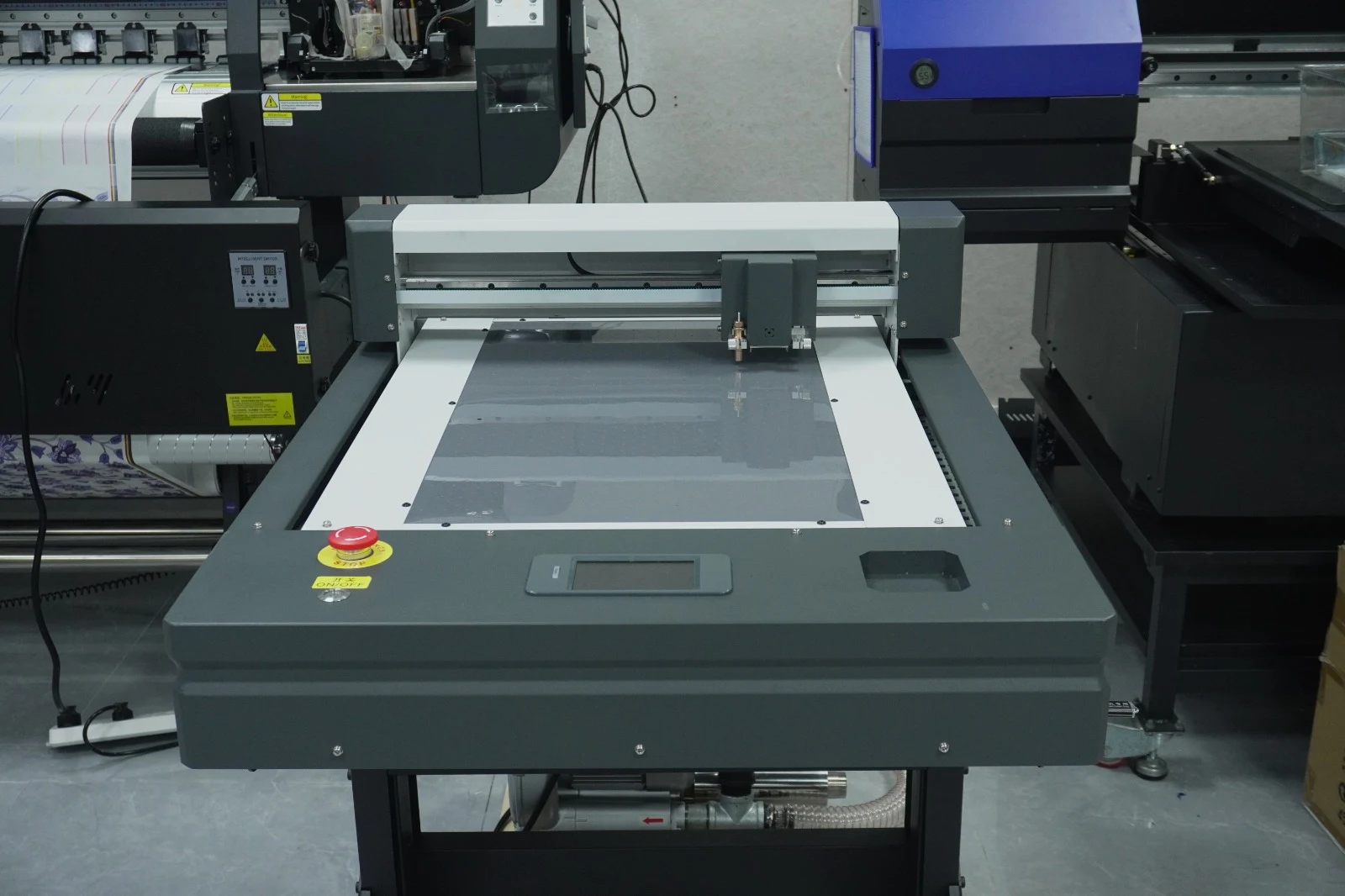

Płaski ploter tnący C-4067 — od arkusza do gotowego emblematu
Rozbuduj stanowisko Eltron RA-401 o osobną maszynę płaską do cięcia. C-4067 służy do obróbki arkuszy z wydrukowanymi oznaczeniami: po druku i utwardzeniu UV przenosisz materiał na stół, pozycjonujesz go kamerą i wycinasz przygotowane kształty. Ploter jest opcją zamawianą dodatkowo; nie jest wbudowany w drukarkę.
Nacinanie na podkładzie
Tryb half-cut pozwala nacinać warstwę użytkową przy zachowaniu podkładu. Ułatwia przygotowanie arkuszy z oddzielnymi etykietami oraz usuwanie zbędnego materiału. Głębokość i docisk dobiera się do konkretnej folii.
Pełne wycinanie
Tryb full-cut umożliwia oddzielenie elementu wraz z podłożem. Przydaje się do przygotowania pojedynczych emblematów lub zestawów przeznaczonych do dalszej aplikacji.
Pozycjonowanie kamerą
Kamera pomaga dopasować położenie ścieżki cięcia do wydruku na arkuszu. Projekt graficzny i obrys muszą być przygotowane we wspólnym układzie; sposób rejestracji i ustawienia ustalamy podczas uruchomienia.
| Model i konstrukcja | C-4067 — płaski ploter tnący do arkuszy |
|---|---|
| Pole cięcia | 400 × 670 mm (40 × 67 cm) |
| Grubość ciętego materiału | Do 1 mm według katalogu; zdolność cięcia zależy od materiału i narzędzia |
| Dokładność katalogowa | 0,05 mm |
| Docisk katalogowy | 1 kg |
| Tryby cięcia | Half-cut — nacinanie; full-cut — pełne wycinanie |
| Prędkość katalogowa | Do 1000 mm/s na prostych; do 800 mm/s na krzywych |
| Głowica i napęd | Konstrukcja z dwoma ostrzami; napęd serwo |
| Pozycjonowanie | Kamera |
| Mocowanie arkusza | Podciśnienie lub taśma dwustronna |
| Obsługa | Ekran dotykowy, interfejs wielojęzyczny |
| Materiały wskazane w katalogu | Etykiety typu crystal i etykiety 3D; pozostałe materiały po próbie cięcia |
| Formaty plików | PLT, EPS, DXF, AI |
| Oprogramowanie wymienione w katalogu | PrintFactory, Production, SignMaster, AI, AutoCAD, CorelDRAW; wymagane zgodne wyjście plotera |
| Komunikacja | USB, praca offline z pamięci USB; Wi-Fi opcjonalnie |
| System | Windows 10 / Windows 11 |
| Zasilanie i moc katalogowa | 110/220 V, 50–60 Hz; maszyna 1,5 kW, pompa 0,2 kW |
| Warunki pracy | 18–28°C, wilgotność 50–60% |
| Masa netto | Maszyna 100 kg; pompa 4 kg |
| Masa brutto | 140 kg według katalogu |
| Wymiary maszyny (dł. × szer. × wys.) | 1000 × 710 × 1100 mm |
| Wymiary pompy | 320 × 140 × 380 mm |
Prędkości i dokładność są wartościami katalogowymi. Czas obróbki arkusza zależy od liczby elementów, długości konturów i pozycjonowania. Dostępność opcjonalnych połączeń, w tym Wi-Fi i Ethernetu, potwierdzamy dla zamawianej konfiguracji. Grubość cięcia do 1 mm dotyczy plotera; nie określa wysokości wypukłego nadruku.
Zobacz detale z bliska
Przykłady emblematów — wypukłe detale, faktura i połysk
Zdjęcia pokazują przykładowe oznaczenia: cały emblemat na tkaninie, zbliżenie wypukłych elementów oraz zestaw różnych grafik na arkuszu. Kontrast powierzchni, drobne liternictwo i obrys tworzą efekt przestrzennego znaku.
Nowy wymiar personalizacji
Małe serie. Duży efekt.
Druk warstwowy UV pozwala budować wypukłość, drobne szczegóły i zróżnicowany połysk. Powstaje gotowy element graficzny na nośniku, który po dalszej obróbce można aplikować na wybrany produkt.
Emblematy na odzież
Znaki firmowe, oznaczenia kolekcji i grafiki na ubrania, czapki oraz torby. Projekt zmieniasz cyfrowo, bez przygotowywania osobnej matrycy dla każdego wzoru.
Faktura i połysk
Kolor, biały atrament oraz lakier umożliwiają tworzenie wyczuwalnych pod palcami detali i efektów inspirowanych haftem. Wygląd zależy od projektu, materiału i liczby warstw.
Od prototypu do krótkiej serii
Przygotuj próbkę, dopracuj wypukłą fakturę i powiel sprawdzony projekt. Szerokość do 330 mm pozwala rozmieścić kilka niewielkich oznaczeń obok siebie.
Możliwości personalizacji
Jak zaprojektować emblemat dopasowany do produktu?
W jednym oznaczeniu można połączyć płaskie pola koloru, wypukłe litery, drobny ornament oraz wybrane obszary z połyskiem. Wypukły wzór powstaje z nanoszonych warstw, dlatego projektowanie obejmuje zarówno obraz, jak i strukturę powierzchni. Efekt przypominający haft jest drukowany, bez nici.
Odzież i kolekcje
Herby klubowe, znaki marek, oznaczenia serii i personalizowane detale na bluzach, koszulkach czy odzieży roboczej. Przy rozciągliwej tkaninie dobiera się elastyczność całego emblematu i sprawdza jego zachowanie po aplikacji.
Czapki, torby i obuwie
Niewielki znak może wyróżnić gotowy produkt. Kształt, rozmiar oraz sposób mocowania należy dopasować do powierzchni, szwów i dostępu do miejsca aplikacji.
Próbka przed serią
Najpierw sprawdza się czytelność liter, krawędzie po cięciu, przyczepność i wygląd na docelowym materiale. Próba aplikacji i użytkowania pozwala ustalić parametry powtarzalnej produkcji.
Praca całego stanowiska
Projekt, druk UV, cięcie i aplikacja
W RA-401 drukujesz na materiale z rolki; C-4067 obrabia oddzielne arkusze. Pomiędzy urządzeniami operator przygotowuje i przenosi materiał. Szerokość druku 330 mm mieści się w polu plotera 400 mm, ale układ arkusza musi uwzględniać marginesy oraz wymagania pozycjonowania.
- Projekt i obrys. Przygotuj grafikę emblematu oraz ścieżkę cięcia. W RIP ustaw kolor, biały poddruk i lakier; dobierz warstwy do oczekiwanej wypukłości.
- Druk i utwardzenie UV. RA-401 nanosi atrament na dopasowaną folię TPU, PU lub silikonową. Biel stanowi podkład, CMYK tworzy obraz, a lakier pozwala kształtować wykończenie powierzchni. Dobór materiału i liczby warstw wpływa na wygląd oraz czas pracy.
- Przygotowanie arkusza. Oddziel odpowiedni odcinek nośnika i ułóż go na stole C-4067. Zamocuj materiał i ustaw pozycjonowanie kamery zgodnie z przygotowanym plikiem.
- Cięcie i wybieranie. Dobierz half-cut lub full-cut, wykonaj próbę, a następnie wytnij serię i usuń zbędne fragmenty.
- Aplikacja. Przenieś emblemat na produkt w procesie właściwym dla wybranej folii. Jeśli materiał wymaga termotransferu, potrzebna jest odpowiednia prasa; temperaturę, czas i nacisk dobiera się według zaleceń materiału i wyników prób.
Odporność na pranie, elastyczność i przyczepność zależą od zestawu atrament–folia–podłoże oraz aplikacji. Potwierdzamy je na próbce konkretnego produktu. Prasa termotransferowa stanowi osobny element stanowiska.
Przed zakupem
Najczęstsze pytania
Czy to bezpośredni druk na ubraniu?
Nie. Drukarka przygotowuje emblemat na odpowiednim nośniku. Gotowy element jest następnie obrabiany i aplikowany na produkt w dobranym procesie.
Czy każda folia TPU będzie pasować?
Materiał, elastyczny atrament i sposób aplikacji muszą ze sobą współpracować. Zgodność, przyczepność i trwałość potwierdzamy na próbkach.
Czy można uzyskać efekt haftu?
Warstwowe nanoszenie atramentu pozwala zbudować wypukłe wzory przypominające fakturę haftu. Jest to efekt drukowany, bez nici i szycia.
Wdrożenie z CapriCorn
Dostawa, uruchomienie i szkolenie
Ustalamy wymagania stanowiska, dowozimy urządzenie, uruchamiamy je i kalibrujemy. Szkolimy z przygotowania plików, obsługi RIP, materiałów i codziennej konserwacji.
Zakres wyposażenia, oprogramowania i wdrożenia określamy w indywidualnej ofercie. Maszyny kupione u nas obsługujemy serwisowo w pierwszej kolejności.
Pokaż nam swój pomysł
Dobierzemy proces do Twoich oznaczeń
Podaj wymiary emblematu, planowaną serię i rodzaj produktu. Pomożemy dobrać materiały oraz konfigurację pracy.
Porozmawiajmy o Twojej produkcji
Zapytaj o ofertę dopasowaną do Ciebie
Eltron RA-401
Napisz, co chcesz drukować i jakie serie planujesz. Zapytanie trafi do obsługi sprzedaży urządzeń. Model jest już wpisany w wiadomości.
Możesz zapytać o prezentację, konfigurację, materiały i wdrożenie.
